راه اندازی ماژول ESP8266 WiFi (قسمت دوم)

این مقاله در الکترولب چند مرحله با توجه به نیاز شما عزیزان تهیه میشود و در اختیار شما قرار میگیرد. در قسمت اول در مورد راه اندازی اولیه ی  ماژول ESP8266 WiFi و این قسمت دوم مقاله من هست البته تصمیم من مبنی بر کامل شدن مقاله در دو قسمت بود اما به دلیل کم اوردن وقت و  تمام نکردن کل مبحث به این مقاله چند قسمت نیز اضافه شد.و مقاله به چندین قسمت تقسیم شد. حال در این قسمت به بررسی انواع ارسال و دریافت اطلاعات در این ماژول میپردازیم وبه بررسی برنامه آندروییدی نیز پرداخته میشود .

هر دیوایسی که با اینترنت در ارتباط هست به دو صورت با یکدیگر ارتباط میکنند .که به اینصورت که یکی SERVER و دیگری CLIENT میشود و مورد دوم برعکس این نامگذاری هست. پس ماژول ما هم میتونه هم به صورت Server  باشه  ویا  Client  که معمولا این نوع ماژول ها به صورت Server  تعیین میشن اما در این قسمت مقاله به صورت client  این ماژول رو راه اندازی میکنیم و به بررسی دستورات میپردازیم

ارسال و دریافت دیتا در مد CLIENT

برای اتصال شدن به سرور باید به اطلاعات زیر رو داشته باشید ID : CLIENT خود این را تعیین میکند که معمولا عدد 0 رو انتخاب میکنیم UDP ویا  TCP که یکی را باید در نظر بگیرید.

PORT :  مقدار این متغیر باید با سرور یکی باشد به عبارتی سرور روی این PORT گوش میدهد   یا همان LISTEN میکند من به طور دلخواه 9999 رو انتخاب میکنم

 IP : در واقع IP سرور رو باید بدونید (IPماژول در این روش ارتباط نیاز نیست)

حالا بعد از اطلاع داشتن از این موارد مراحل زیر رو اجرا کنید :

1: ماژول رو به اینترنت وصل کنید یا همون روتر یا وای فای خونگیتون (طبق روشی که در قسمت اول توضیح داده شد.)

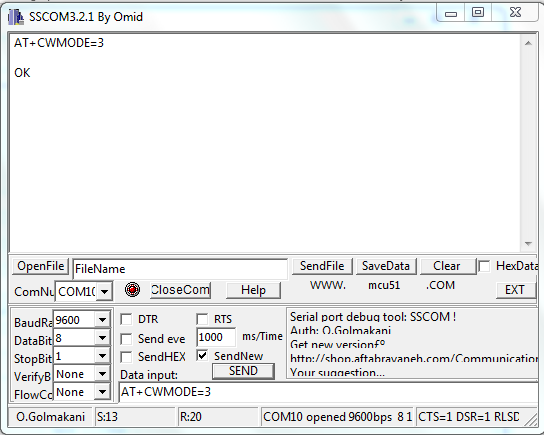

2: ماژول رو در حالت BOTH قرار دهید

این دستور در قسمت اول مقاله توضیح داده شده است.

راه
راه

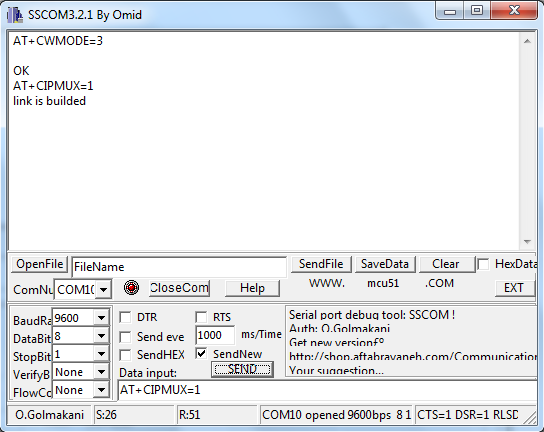

3: ماژول رو با دستور زیر در حالت Multiple قرار دهید:

که در پاسخ به این دستور متن link is builded رو دریافت میکنید به تصویر زیر توجه کنید:

ep2

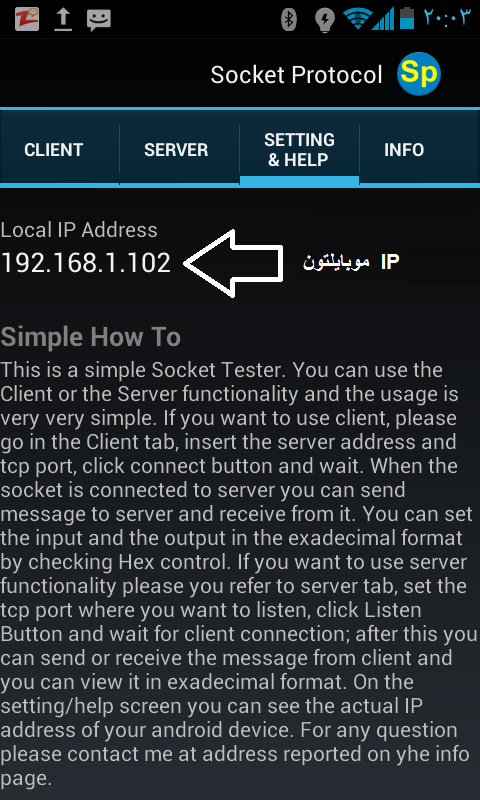

4: حالا با استفاده از اطلاعاتی که داشتیم دستور زیر رو کامل میکنیم . برای تست ماژول ، برنامه SOCKET PROTOCOL  رو به دیوایس اندرویدی (یا همون موبایل یا تبلت) نصب و دیوایس را به اینترنت متصل کنید این برنامه را میتوانید از سایت دانلود کنید در ضمن باید IP دیوایس را بدونید تا وقتی به عنوان سرور کار میکنه شما در دستور زیر IP  دیوایستون رو بنویسید که IP موبایلتون رو میتونید از قسمت Setting & help برنامه ذکر شده بدست بیارید به شکل زیر توجه کنید.

ep3

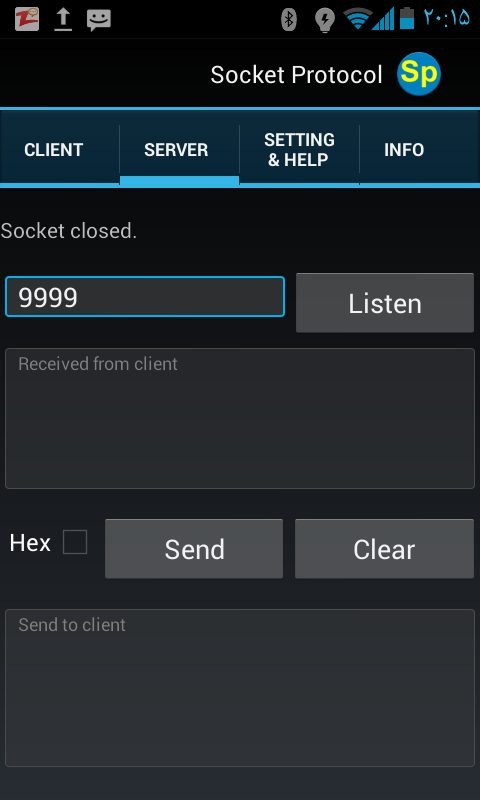

در این برنامه در قسمت سرور port تعیین میکنید و دکمه listen  رو میزنیدو بعد دستوری رو که در صفحه بعد هست رو میفرستید.

ep4

حالا دستور بالایی رو کامل میکنم برای موبایل خودم

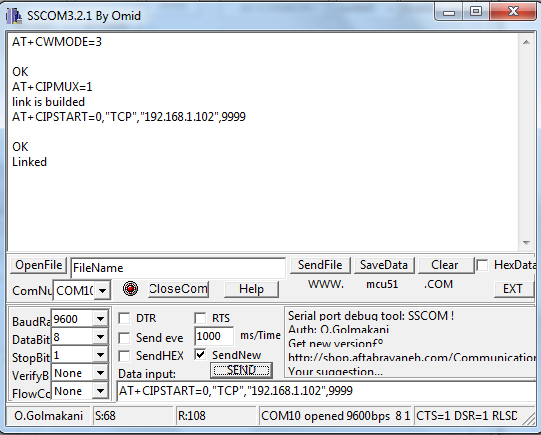

که بعد از این دستور بالا ماژول OK رو میفرسته و بعد عبارت Linked که در تصویر زیر نحوه پاسخ ماژول رو میبینید.

ep5

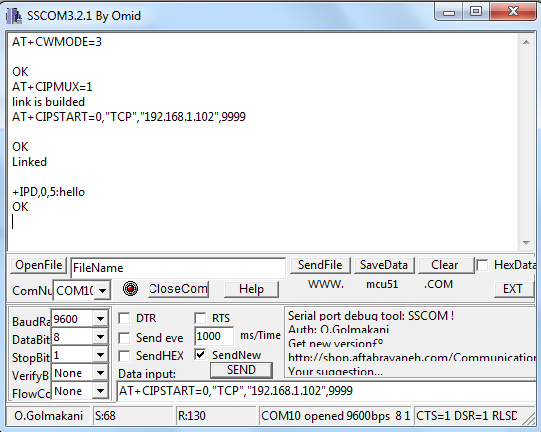

5: دوستان عزیز دو تا دستگاه با هم ارتباط برقرار کردن حالا نحوه دریافت اطلاعات وقتی  سرور اطلاعاتی میفرسته ماژول این اطلاعات رو به صورت رشته و با فرمت زیر به پورت سریال خود میفرسته

که IDهمون 0 هست که انتخاب کردیم و lengh  همون طول رشته دریافتی هست  و DATA IN CHARCTER  خود رشته هست :

در مثال بالا کلمه hello توسط سرور فرستاده شده و که 5 کاراکتر طول داره البته بعد از هر دریافت عبارت ok نیز فرستاده

میشود به تصویر دقت کنید:

ep6

خب این از دریافت اطلاعات حالا چطور اطلاعات بفرستیم ؟ برای ارسال ابتدا باید طول رشته ارسالی رو بدست میاریم و یا باید بدونیم چند کاراکتر هست سپس دستور زیر رو میفرستیم ، مثلا من عبارت  welcome  رو میخوام بفرستم که 7 کاراکتر داره و ID رو هم میدونیم پس دستور زیر رو اول میفرستیم:

بعد از فرستادن این دستور ماژول به شما کاراکتر   <   رو میفرسته و شما بعد از دریافت این علامت کلمه خودمون(welcome) رو میفرستیم که نتیجه به شکل زیر خواهد بود دقت کنید که نتیجه با فرستادن عبارت SEND OK تایید میشود.

دانلود برنامه ی اندروید

دانلود مقاله ی راه اندازی ماژول ESP8266 WiFi (قسمت دوم)

پایان قسمت دوم مقاله
