دلایل خرابی خازن الکترولیتی و راههای جلوگیری از سوختن آن
مهمترین دلایل خرابی خازن الکترولیتی شامل اضافهولتاژ، ریپل زیاد، گرما، سرمای شدید، نگهداری طولانی، نصب افقی، پوشش رزینی و توزیع نامتعادل ولتاژ را بررسی میکنیم.

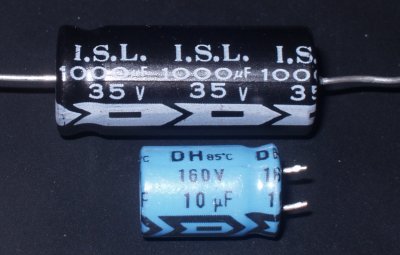

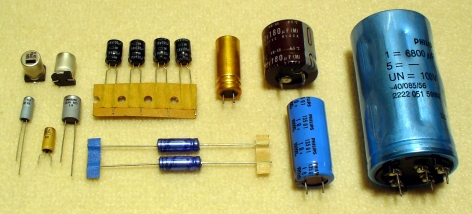

خازن الکترولیتی آلومینیومی به دلیل ظرفیت زیاد نسبت به حجم، توانایی تحمل جریان ریپل و کاربرد گسترده در مدارهای قدرت، یکی از اجزای اصلی منابع تغذیه و مبدلهای انرژی است. این خازن بر پایه فرایندهای الکتروشیمیایی کار میکند و به همین دلیل نسبت به دما، ولتاژ، شکل موج، شرایط نگهداری و نحوه نصب حساس است.
خازنهای الکترولیتی برخلاف بسیاری از قطعات غیرفعال، عمر نامحدود ندارند. تبخیر تدریجی الکترولیت، تخریب آببند و تغییر لایه اکسیدی میتواند به مرور مشخصات آنها را تغییر دهد. استفاده خارج از محدوده طراحی نیز این روند را سریعتر میکند.
بررسی نمونههای واقعی خرابی نشان میدهد بسیاری از حوادث را میتوان با انتخاب درست قطعه، اندازهگیری شرایط عملی مدار و رعایت اصول مکانیکی پیشگیری کرد.
خرابی بر اثر اضافهولتاژ
یکی از دلایل مهم آسیب خازن الکترولیتی، اعمال ولتاژی بیشتر از مقدار نامی است. ممکن است ولتاژ متوسط مدار مجاز به نظر برسد، اما قلههای گذرا یا نوسان ورودی از حد مجاز عبور کنند.
اضافهولتاژ میتواند عایق داخلی را تضعیف کند و جریان DC غیرعادی به وجود آورد. با عبور این جریان، خازن گرم میشود و واکنشهای شیمیایی داخل الکترولیت گاز تولید میکنند. افزایش فشار داخلی در نهایت دریچه اطمینان را باز میکند و بخار یا ذرات الکترولیت خارج میشوند.
در انتخاب خازن نباید فقط ولتاژ اسمی منبع بررسی شود. طراح باید بیشترین قله ولتاژ، کمترین مقدار موج، دامنه نوسان و احتمال ایجاد ولتاژ معکوس را اندازهگیری کند. خازن قطبی برای تحمل مداوم ولتاژ معکوس طراحی نشده است.
وجود حاشیه ولتاژی باید بر اساس مشخصات قطعه و شرایط مدار تعیین شود. انتخاب مقدار دلخواه یا یک درصد ثابت بدون توجه به دیتاشیت و نوع کاربرد روش مطمئنی نیست.
گرمایش ناشی از جریان ریپل
خازن موجود در لینک DC اینورتر یا خروجی منبع تغذیه، علاوه بر ولتاژ DC در معرض جریان متناوب ریپل قرار دارد. عبور این جریان از ESR موجب تولید گرما میشود. اگر حرارت ایجادشده بیشتر از توان دفع حرارتی خازن باشد، دمای داخلی آن بالا میرود.
افزایش دما مقاومت عایقی را کاهش میدهد و سرعت واکنشهای شیمیایی را بیشتر میکند. در ادامه ممکن است خازن اتصال کوتاه شود، گاز تولید کند و دریچه اطمینان آن باز شود.
جریان ریپل مجاز یک عدد مستقل از شرایط نیست. این مقدار به ظرفیت، فرکانس، دمای محیط، ESR، ابعاد بدنه، سطح دفع حرارت و روش خنککاری وابسته است. بنابراین، مقدار و شکل موج جریان واقعی باید با محدودیتهای اعلامشده برای مدل انتخابی تطبیق داده شود.
در مدارهایی با چند مؤلفه فرکانسی، بررسی تنها یک مقدار RMS بدون توجه به رفتار ESR در فرکانسهای مختلف ممکن است کافی نباشد. ارزیابی حرارتی عملی خازن در بار کامل نیز بخش مهمی از اعتبارسنجی طراحی است.
کاهش ظرفیت در شارژ و دشارژ مکرر
همه خازنهای الکترولیتی استاندارد برای چرخههای شدید و پیوسته شارژ و دشارژ مناسب نیستند. در کاربردهایی مانند دستگاه جوش، درایو سروو و فلاش، انرژی خازن بارها با سرعت زیاد ذخیره و آزاد میشود.
در خازن الکترولیتی مرطوب، ساختار شامل فویل آند، فویل کاتد، جداکننده و الکترولیت است. در چرخههای مکرر، واکنشهایی روی سطح فویل کاتد رخ میدهند. هنگام شارژ ممکن است تجزیه الکترولیت به تولید گاز منجر شود و در مرحله دشارژ نیز اکسیدشدن سطح کاتد ظرفیت مؤثر را کاهش دهد.
نتیجه میتواند افت ظرفیت، بازشدن دریچه یا ایجاد خرابی مدار باز باشد. نوسانهای بزرگ ولتاژ نیز ممکن است اثری مشابه چرخههای شارژ و دشارژ ایجاد کنند.
برای چنین مدارهایی باید از خازنی استفاده شود که به طور مشخص برای چرخهپذیری و تخلیههای پالسی طراحی شده باشد. خازنی که ظرفیت آن به شکل محسوسی کاهش یافته است باید تعویض شود، زیرا ادامه استفاده میتواند به مدار باز یا اتصال کوتاه منتهی شود.
مسدودشدن دریچه اطمینان
دریچه اطمینان برای محدودکردن فشار داخلی خازن طراحی شده است. اگر هیتسینک، قاب دستگاه یا قطعه دیگری بیش از حد به این دریچه نزدیک باشد، مسیر بازشدن آن مسدود میشود.
در یک وضعیت اضافهولتاژ، دمای خازن افزایش پیدا میکند و الکترولیت بخار میشود. اگر دریچه نتواند عمل کند، فشار از بخش آببندی پایین بدنه خارج خواهد شد. الکترولیت رسانا ممکن است روی برد پخش شود و میان مسیرهای مسی اتصال ایجاد کند. در این شرایط احتمال جرقه و تولید دود وجود دارد.
اطراف دریچه باید فضای مکانیکی لازم مطابق مشخصات سازنده حفظ شود. اگر محدودیت ارتفاع وجود دارد، میتوان مدلی را بررسی کرد که دریچه آن در محل دیگری از بدنه قرار گرفته است. نصب ورق عایق میان خازن و قطعات فلزی نزدیک نیز میتواند بخشی از طراحی ایمنی باشد، مشروط بر اینکه مسیر خروج فشار بسته نشود.
خرابی ناشی از نقطه داغ برد
گاهی چند خازن یکسان به صورت موازی استفاده میشوند، اما فقط یکی از آنها زودتر خراب میشود. این اتفاق میتواند نتیجه تفاوت دمای محلی یا توزیع نابرابر جریان باشد.
اگر یکی از خازنها نزدیک ترانزیستور قدرت، مقاومت توان بالا، ترانسفورمر یا هیتسینک داغ قرار بگیرد، حرارت تابشی بیشتری دریافت میکند. در نتیجه، الکترولیت آن سریعتر فرسوده میشود و عمر مفیدش کاهش مییابد.
اختلاف طول و مقاومت مسیرهای برد نیز میتواند باعث شود جریان ریپل به شکل برابر میان خازنهای موازی تقسیم نشود. خازنی که مسیر الکتریکی کممقاومتتری دارد ممکن است سهم جریان بیشتری دریافت کند و داغتر شود.
در محاسبه عمر مجموعه باید داغترین خازن معیار قرار گیرد. اندازهگیری تنها دمای هوای داخل محفظه کافی نیست و دمای نقطه داغ بدنه هر خازن نیز باید بررسی شود. اصلاح جانمایی، بهبود مسیر هوا، تغییر سیمکشی و انتخاب مدل با عمر یا تحمل ریپل بیشتر از راهکارهای متداول هستند.
پوشاندن خازن با رزین
برای جلوگیری از لرزش، ممکن است طراح تصمیم بگیرد بدنه خازن را با چسب، رزین یا پوشش محافظ ثابت کند. این کار اگر بدون رعایت ساختار خازن انجام شود، خطر ایجاد میکند.
خازن الکترولیتی در زمان کار مقدار محدودی گاز را از طریق آببند آزاد میکند. دریچه اطمینان نیز باید امکان تغییر شکل و بازشدن داشته باشد. پوشاندن کامل بدنه یا قسمت بالایی میتواند تبادل گاز و عملکرد دریچه را مختل کند.
در چنین شرایطی فشار ممکن است به آببند صدمه بزند و باعث نشت الکترولیت شود. علاوه بر آن، بعضی مواد پوششی، حلالها یا افزودنیهای حاوی ترکیبات هالوژنه ممکن است با اجزای خازن سازگار نباشند.
برای مقابله با لرزش باید از روش مکانیکی تأییدشده، بست مناسب یا قطعهای با توان تحمل ارتعاش مورد نیاز استفاده کرد. اگر استفاده از رزین اجتنابناپذیر است، جنس ماده، محل اعمال، انقباض، انبساط و سازگاری شیمیایی آن باید ارزیابی شود و دریچه اطمینان آزاد بماند.
افت عملکرد در دمای پایین
خازن الکترولیتی مرطوب در هوای سرد رفتاری متفاوت از دمای اتاق دارد. در دماهای پایین، رسانایی الکترولیت کاهش و ویسکوزیته آن افزایش پیدا میکند. نتیجه این تغییر، کاهش ظرفیت، افزایش ESR و ضعیفشدن پاسخ فرکانسی است.
در یک مبدل DC-DC، چنین تغییری میتواند پاسخ گذرای خروجی را مختل کند و باعث افت ولتاژ شود. طبق محتوای منبع، در بعضی خازنها ESR در دمای پایین ممکن است به 10 تا 100 برابر مقدار آن در دمای اتاق برسد. مقدار دقیق برای هر محصول باید از دادههای همان مدل گرفته شود.
در انتخاب خازن برای محیط سرد، محدوده دمای کار به تنهایی کافی نیست. ظرفیت، امپدانس و ESR در پایینترین دمای مورد انتظار و در فرکانس واقعی مدار باید بررسی شوند.
اگر خازن در محدوده مجاز دمایی استفاده شده باشد، مشخصات تغییرکرده آن معمولاً پس از بازگشت طبیعی به دمای اتاق بازیابی میشوند. گرمکردن سریع با سشوار یا منبع حرارتی متمرکز میتواند به بدنه یا ساختار داخلی آسیب بزند و توصیه نمیشود.
اثر نگهداری طولانیمدت
خازن الکترولیتی که برای مدت زیادی بدون اعمال ولتاژ نگهداری شده باشد ممکن است در اولین راهاندازی جریان نشتی بیشتری نشان دهد. علت این رفتار به تضعیف تدریجی لایه اکسیدی دیالکتریک مربوط است. دمای بالاتر انبار این فرایند را شدیدتر میکند.
طبق اطلاعات منبع، شرایط عمومی نگهداری برای محصولات مورد بحث شامل دمای 5+ تا 35+ درجه سانتیگراد و رطوبت نسبی حداکثر 75% است. در صورت نبود دستور متفاوت، بعضی خازنهای الکترولیتی تحت این شرایط تا 3 سال بدون بار ولتاژی قابل نگهداریاند.

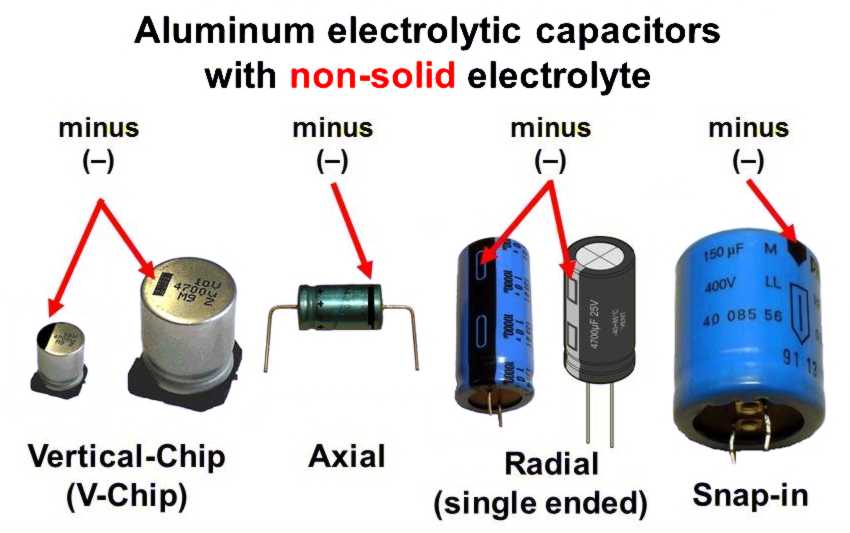

برای مدلهای پایهدار یا اسنپاین که روی برد لحیم میشوند، نصب در بازه 2 سال توصیه شده است؛ زیرا اکسیدشدن پوشش پایانهها میتواند لحیمپذیری را کاهش دهد. این اعداد عمومی نیستند و پیش از استفاده باید مشخصات محصول مورد نظر بررسی شود.
خازنی که خارج از شرایط یا زمان تعیینشده نگهداری شده است ممکن است به فرایند اعمال کنترلشده ولتاژ برای بازسازی لایه اکسیدی نیاز داشته باشد. این کار باید مطابق روش سازنده انجام شود و اتصال مستقیم به ولتاژ کامل بدون محدودسازی جریان میتواند خطرناک باشد.
جهت نصب خازنهای پیچی
خازن الکترولیتی پیچی معمولاً برای نصب عمودی با پایانهها در بالا طراحی میشود. نصب افقی در بعضی مدلها محدودیتهایی دارد.
اگر خازن به صورت افقی نصب شود و دریچه اطمینان در موقعیت ساعت 6 قرار بگیرد، مواد تثبیتکننده داخلی ممکن است هنگام گرمشدن نرم شوند و مسیر دریچه را ببندند. در صورت افزایش فشار، دریچه عمل نمیکند و آببند میتواند پاره شود.
اگر نصب افقی مجاز و اجتنابناپذیر باشد، دریچه اطمینان یا پایانه مثبت باید در موقعیت بالا، نزدیک ساعت 12، قرار بگیرد. امکان نصب افقی باید برای مدل مشخص تأیید شود. نصب معکوس با پایانهها در پایین میتواند عمر را کوتاه کند و خطر نشت یا پارگی را افزایش دهد.
توزیع ولتاژ در اتصال سری
برای دستیابی به تحمل ولتاژ بیشتر، گاهی چند خازن الکترولیتی به صورت سری متصل میشوند. در این آرایش، ولتاژ الزاماً به شکل برابر میان خازنها تقسیم نمیشود. جریان نشتی هر قطعه بر سهم ولتاژ آن اثر میگذارد.
اگر یکی از خازنها جریان نشتی متفاوتی داشته باشد، ممکن است ولتاژ دو سر خازن دیگر از مقدار نامی عبور کند. نتیجه میتواند تخریب عایق و اتصال کوتاه باشد.
برای تثبیت توزیع ولتاژ، معمولاً یک مقاومت بالانس به صورت موازی با هر خازن قرار میگیرد. مقدار این مقاومتها باید با توجه به اختلاف جریان نشتی و توان تلفاتی انتخاب شود. اگر جریان مقاومت بالانس برای غلبه بر تغییرات نشتی کافی نباشد، تعادل برقرار نمیشود.
استفاده از خازنهای یک مدل و یک سری تولید میتواند رفتار نشتی را هماهنگتر کند. مقاومتها نیز باید توان مناسب داشته باشند تا حرارتشان به خازن منتقل نشود. در منبع، تلرانس حداکثر ±1% برای مقاومتهای بالانس توصیه شده است.
چکلیست انتخاب خازن الکترولیتی
پیش از تأیید نهایی قطعه، موارد زیر باید بررسی شوند:
- ظرفیت نامی و تلرانس
- ولتاژ نامی و بیشترین قله عملی
- قطبیت و احتمال ولتاژ معکوس
- جریان ریپل در فرکانسهای مدار
- ESR در دمای کاری
- محدوده دمای محیط
- دمای نقطه داغ بدنه
- عمر نامی در شرایط تعیینشده
- ابعاد و نوع پایه
- جهت مجاز نصب
- فضای لازم برای دریچه اطمینان
- تحمل لرزش و ضربه
- شرایط نگهداری پیش از مونتاژ
- سازگاری با مواد پوششی و پاککننده
- نیاز به بالانس در اتصال سری
- نحوه خنککاری و جریان هوا
انتخاب نهایی باید بر پایه مشخصات رسمی همان مدل انجام شود. خازنهایی با ظرفیت و ولتاژ یکسان ممکن است از نظر ESR، عمر، جریان ریپل، ابعاد و نوع کاربرد تفاوت زیادی داشته باشند.
جمعبندی
اضافهولتاژ، جریان ریپل زیاد، دمای بالا، سرمای شدید، چرخههای سنگین، انبارداری طولانی، انسداد دریچه، پوشش رزینی و نصب اشتباه از عوامل مهم خرابی خازن الکترولیتی هستند.
راه پیشگیری تنها خرید قطعهای با ولتاژ یا ظرفیت بالاتر نیست. شرایط واقعی مدار باید اندازهگیری شود و مشخصات الکتریکی، حرارتی و مکانیکی خازن همزمان در نظر گرفته شوند. بررسی شکل موج، مدیریت نقطه داغ، حفظ فضای دریچه اطمینان و رعایت دستور نصب میتواند از بسیاری از خرابیهای خطرناک جلوگیری کند.
