خرابی خازن چیست و چگونه نشانهها و دلایل آن را تشخیص دهیم
در این راهنمای جامع با نشانههای خرابی خازن، حالتهای مدار باز و اتصال کوتاه، تغییر مشخصات الکتریکی، نشت الکترولیت و اصول ایمن عیبیابی خازن آشنا شوید.
خازن یکی از پرکاربردترین قطعات در مدارهای الکترونیکی و الکتریکی است. این قطعه در منابع تغذیه، اینورترها، مبدلهای DC-DC، تجهیزات صنعتی، درایو موتور، مدارهای صوتی و بسیاری از محصولات مصرفی به کار میرود. وظیفه خازن میتواند ذخیره انرژی، صافکردن ولتاژ DC، حذف نویز، کاهش ریپل یا انتقال سیگنال متناوب باشد.
با وجود پیشرفت فناوری تولید و اجرای کنترلهای کیفی، احتمال خرابی خازن را نمیتوان به صفر رساند. شرایط محیطی نامناسب، انتخاب اشتباه قطعه، تنش الکتریکی، حرارت زیاد، لرزش، ضربه، نصب نادرست و فرسودگی طبیعی میتوانند عملکرد خازن را مختل کنند. بعضی خرابیها تنها باعث کاهش کارایی دستگاه میشوند، اما برخی دیگر ممکن است به تولید دود، نشت الکترولیت، ایجاد جرقه، پارگی محفظه یا حتی آتشسوزی منجر شوند.
به همین دلیل، شناخت نشانههای اولیه خرابی و واکنش صحیح در برابر آنها برای طراحان، تعمیرکاران و کاربران تجهیزات الکترونیکی اهمیت زیادی دارد.
خازن چه وظایفی در مدار دارد
خازن از نظر بنیادی قطعهای است که بار الکتریکی را در میدان الکتریکی ذخیره میکند. با این حال، نقش عملی آن به محل قرارگیری در مدار بستگی دارد. در مدار DC، خازن میتواند انرژی را ذخیره کند و تغییرات لحظهای ولتاژ را کاهش دهد. در منبع تغذیه نیز خازن صافکننده، ریپل باقیمانده پس از یکسوسازی را محدود میکند تا ولتاژ یکنواختتری به مصرفکننده برسد.
خازنها همچنین برای حذف نویز، بایپسکردن مؤلفههای فرکانس بالا، ایجاد تأخیر زمانی، راهاندازی موتور، اصلاح ضریب توان و ذخیره انرژی لحظهای استفاده میشوند. بنابراین، خرابی آنها ممکن است کل عملکرد دستگاه را تحت تأثیر قرار دهد.
برای مثال، اگر خازن بزرگ مدار صافکننده دچار خرابی مدار باز شود، ریپل ولتاژ با دامنه زیاد به بخشهای بعدی میرسد. این وضعیت میتواند عملکرد نیمهرساناها را مختل کند یا به آنها آسیب برساند. اگر همان خازن اتصال کوتاه شود، جریان DC بزرگی از آن عبور میکند و احتمال افزایش دما، تولید دود یا تخریب فیزیکی وجود خواهد داشت.
نشانههای ظاهری خرابی خازن
بازرسی ظاهری یکی از اولین مراحل بررسی خازن است. هرچند سالمبودن ظاهر به معنی سالمبودن قطعی خازن نیست، مشاهده بعضی نشانهها احتمال وجود خرابی را افزایش میدهد.
مهمترین نشانهها عبارتاند از:
- تورم یا تغییر شکل بدنه
- ایجاد ترک روی محفظه
- فاصلهگرفتن بدنه از بخش آببندی
- بازشدن دریچه اطمینان فشار
- پارگی محفظه یا آسیبدیدگی آببند
- گرمشدن غیرعادی
- خروج دود یا بخار
- نشت مایع الکترولیت
- ایجاد صدای غیرمعمول
- انتشار بوی تند یا غیرعادی
- تغییر رنگ برد در اطراف خازن
- خوردگی پایهها یا مسیرهای مسی نزدیک قطعه
اگر یکی از این نشانهها مشاهده شد، منبع تغذیه باید فوراً قطع شود. ادامه کار دستگاه ممکن است شدت خرابی را بیشتر کند و قطعات اطراف را نیز در معرض آسیب قرار دهد.
لمس خازن مشکوک پیش از قطع کامل برق و تخلیه ایمن آن خطرناک است. حتی پس از خاموششدن دستگاه، ممکن است مقداری انرژی در خازن باقی مانده باشد.
سه حالت اصلی خرابی خازن
خرابی خازن معمولاً در یکی از 3 گروه اصلی قرار میگیرد. تشخیص گروه خرابی به یافتن علت اصلی و انتخاب اقدام اصلاحی مناسب کمک میکند.
خرابی مدار باز
در خرابی مدار باز، امپدانس خازن به مقدار بسیار زیادی میرسد و قطعه عملاً از مدار خارج میشود. این اتفاق ممکن است بر اثر قطعشدن پایه خارجی، شکست اتصال داخلی، جداشدن الکترود یا افزایش شدید مقاومت در نقطه اتصال رخ دهد.
ضربه، لرزش، فشار مکانیکی هنگام مونتاژ، حمل نامناسب برد یا جانمایی نادرست خازن میتواند اتصال داخلی یا خارجی آن را خراب کند. در خازن فیلمی متالایز نیز آسیب به ناحیه اتصال الکترود و لایه جمعکننده جریان ممکن است در نهایت باعث مدار باز شود.
اثر خرابی مدار باز به کاربرد خازن بستگی دارد. در مدار صافکننده، ریپل خروجی افزایش مییابد. در مدار حذف نویز، تداخل الکترومغناطیسی بیشتر میشود. در مدار ذخیره انرژی نیز توانایی تأمین جریان لحظهای کاهش پیدا میکند.
خرابی اتصال کوتاه
در این وضعیت، عایق خازن تخریب میشود و جریان DC از داخل آن عبور میکند. خازن اتصالکوتاهشده رفتاری شبیه یک مقاومت پیدا میکند. به دلیل وجود مقاومت سری معادل یا ESR، عبور جریان موجب تولید گرمای ژولی خواهد شد.
میزان گرمای تولیدی با مقاومت و مربع جریان ارتباط دارد. بنابراین، افزایش جریان میتواند دمای خازن را با سرعت زیادی بالا ببرد. این حرارت ممکن است الکترولیت را تبخیر کند، فشار داخلی را افزایش دهد و باعث بازشدن دریچه اطمینان شود. در شرایط شدیدتر، احتمال پارگی محفظه، خروج مواد داخلی یا آتشگرفتن اجزای قابل اشتعال وجود دارد.
اضافهولتاژ، ولتاژ معکوس، ریپل بیش از حد، دمای بالا و صدمه مکانیکی به دیالکتریک از عوامل مهم اتصال کوتاه هستند. ضخامت دیالکتریک در خازنها بسیار کم است و واردشدن تنش فراتر از حدود طراحی میتواند به آن آسیب بزند.
تغییر مشخصات الکتریکی
همه خرابیها به قطع کامل یا اتصال کوتاه منتهی نمیشوند. گاهی خازن هنوز در مدار کار میکند، اما یکی از مشخصات آن از محدوده مجاز خارج شده است.
این مشخصات شامل موارد زیر است:
- ظرفیت خازنی
- مقاومت سری معادل
- ضریب تلفات دیالکتریک
- مقاومت عایقی
- جریان نشتی
- ولتاژ قابل تحمل
- اندوکتانس سری معادل
- امپدانس
- رفتار فرکانسی
افزایش ESR یکی از مشکلات رایج خازنهای الکترولیتی فرسوده است. در چنین شرایطی ممکن است ظرفیت اندازهگیریشده ظاهراً قابل قبول باشد، اما خازن زیر بار یا در فرکانس کاری عملکرد مناسبی نداشته باشد. افزایش ESR همچنین گرمای بیشتری تولید میکند و روند فرسودگی را سرعت میبخشد.
نشت الکترولیت چه خطراتی دارد

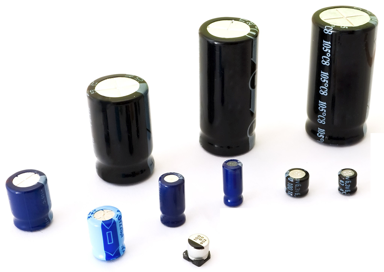

خازنهای الکترولیتی آلومینیومی نوع مرطوب و خازنهای دولایه الکتریکی از مایع رسانایی به نام الکترولیت استفاده میکنند. این مایع بخشی از ساختار عملکردی خازن است. اگر الکترولیت از محفظه یا ناحیه آببندی خارج شود، ظرفیت و عملکرد قطعه کاهش مییابد.
مایع نشتکرده میتواند مسیرهای برد را آلوده کند، میان بخشهای رسانا اتصال ایجاد کند یا به قطعات مجاور آسیب برساند. نشت ممکن است بر اثر فرسودگی آببند، افزایش فشار داخلی، حرارت زیاد، نصب نادرست یا اتصال کوتاه داخلی رخ دهد.
در صورت مشاهده مایع اطراف خازن، دستگاه نباید دوباره روشن شود. برد باید از نظر آلودگی، خوردگی و اتصال ناخواسته بررسی شود. تعویض خازن بدون پاکسازی و ارزیابی مدار ممکن است مشکل را به طور کامل برطرف نکند.
چرا خازن متورم میشود
تورم خازن الکترولیتی معمولاً نشانه افزایش فشار داخلی است. هنگامی که اضافهولتاژ، جریان ریپل بالا یا حرارت شدید به خازن اعمال شود، واکنشهای شیمیایی داخل آن سرعت میگیرند و گاز تولید میشود.

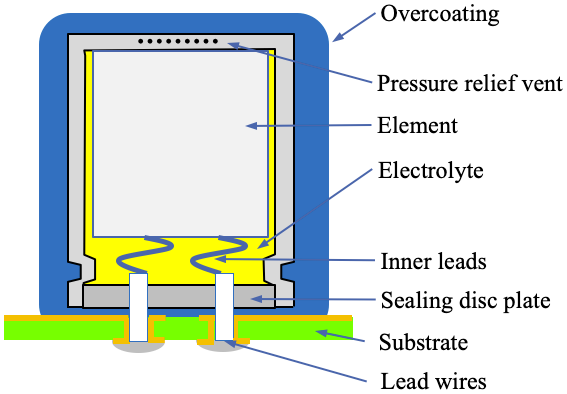

بسیاری از خازنهای الکترولیتی دارای دریچه اطمینان هستند. این دریچه برای بازشدن کنترلشده در زمان افزایش غیرعادی فشار طراحی شده است. اگر مسیر عملکرد آن مسدود باشد، فشار ممکن است از محل آببندی یا بخش ضعیف دیگری خارج شود.
متورمشدن بدنه نباید یک ایراد ظاهری کماهمیت تلقی شود. چنین خازنی باید از سرویس خارج شود، زیرا ادامه استفاده ممکن است به نشت، پارگی یا اتصال کوتاه منجر شود.
دود خارجشده از خازن چیست
آنچه از خازن الکترولیتی معیوب خارج میشود همیشه دود ناشی از سوختن نیست. در بسیاری از موارد، الکترولیت گرمشده به صورت بخار یا ذرات معلق از دریچه اطمینان خارج میشود و ظاهری شبیه دود ایجاد میکند.
با این حال، تشخیص چشمی تفاوت میان بخار الکترولیت و دود واقعی قابل اعتماد نیست. هر دو حالت نشاندهنده وضعیت غیرعادیاند و مستلزم قطع فوری برق هستند. اگر مواد خارجشده روی بخشهای رسانا بنشینند، ممکن است اتصال کوتاه ثانویه ایجاد شود.
همچنین باید از استنشاق بخار و تماس آن با پوست یا چشم جلوگیری کرد. نزدیککردن صورت به خازن آسیبدیده برای بررسی بو یا منشأ دود اقدام ایمنی مناسبی نیست.
ولتاژ بازیابی و خطر برقگرفتگی

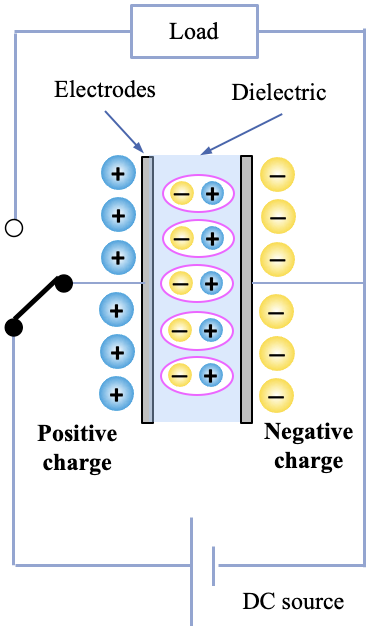

یکی از نکات کمتر شناختهشده درباره خازن، پدیده ولتاژ بازیابی است. ممکن است پایانههای یک خازن شارژشده برای مدت کوتاهی اتصال داده شوند و ولتاژ اندازهگیریشده به صفر برسد. پس از برداشتن اتصال، احتمال دارد دوباره ولتاژی در پایانهها ظاهر شود.
دلیل این پدیده باقیماندن قطبش در دیالکتریک است. بار موجود روی الکترودها هنگام تخلیه سریع خارج میشود، اما حالت قطبش ماده دیالکتریک فوراً از بین نمیرود. پس از بازشدن مسیر تخلیه، این قطبش میتواند بار جدیدی روی الکترودها القا کند.
طبق اطلاعات فنی منبع، ولتاژ بازیابی در خازنهای الکترولیتی آلومینیومی ممکن است تا حدود 10% ولتاژ شارژ برسد. در خازنهای ولتاژ بالا، این مقدار میتواند برای ایجاد جرقه، صدمهزدن به نیمهرسانا یا برقگرفتگی کافی باشد.
برای تخلیه، باید از مقاومت مناسب و روش ایمن استفاده شود. اتصال مستقیم پایانهها با ابزار فلزی میتواند جریان لحظهای شدیدی ایجاد کند و به پایانهها یا ابزار آسیب برساند. پس از تخلیه اولیه نیز لازم است ولتاژ دوباره اندازهگیری شود.
اصول ایمنی هنگام برخورد با خازن معیوب
اولین اقدام، قطع منبع انرژی است. اگر دستگاه به برق شهر متصل است، اتصال آن باید به طور کامل جدا شود. در سامانههای دارای باتری یا باس DC نیز تمام منابع ذخیره انرژی باید در نظر گرفته شوند.
پس از قطع برق، زمان لازم برای عملکرد مدار تخلیه باید سپری شود. سپس ولتاژ پایانههای خازن با ابزار اندازهگیری مناسب بررسی گردد. اتکا به خاموشبودن چراغ دستگاه یا گذشت چند دقیقه برای اعلام بیخطر بودن خازن کافی نیست.
استفاده از عینک محافظ در بررسی خازن متورم یا گرم اهمیت دارد، زیرا احتمال خروج ناگهانی مواد داخلی وجود دارد. همچنین نباید خازن داغ، بادکرده یا دارای نشتی را با دست بدون محافظ لمس کرد.
خازن معیوب باید با قطعهای جایگزین شود که نوع، ظرفیت، ولتاژ نامی، محدوده دمایی، جریان ریپل، ESR و شرایط نصب آن با نیاز مدار سازگار باشد. جایگزینی صرفاً بر اساس ظرفیت و ولتاژ، روش کاملی برای انتخاب قطعه نیست.
چگونه علت اصلی خرابی را پیدا کنیم
سوختن خازن همیشه به معنی بیکیفیتبودن خود قطعه نیست. در بسیاری از موارد، یک مشکل دیگر در مدار فشار غیرعادی به خازن وارد کرده است. اگر خازن بدون شناسایی علت اصلی تعویض شود، قطعه جدید نیز ممکن است دوباره خراب شود.
برای تحلیل خرابی باید این موارد بررسی شوند:
- مقدار واقعی ولتاژ در شرایط عادی و گذرا
- وجود ولتاژ معکوس
- شکل موج و دامنه ریپل
- دمای محیط اطراف خازن
- افزایش دمای بدنه در حین کار
- جریان راهاندازی و جریان پالسی
- وضعیت تهویه و خنککاری
- فاصله از قطعات گرم
- جهت و روش نصب
- وجود لرزش یا تنش مکانیکی
- عمر کاری و شرایط نگهداری
- وضعیت سایر قطعات مدار
اندازهگیری باید در شرایط واقعی کار انجام شود. مقادیری که در حالت بیباری به دست میآیند ممکن است رفتار مدار در بار کامل، راهاندازی یا تغییرات ناگهانی ورودی را نشان ندهند.
نقش طراحی حفاظتی
طراحی ایمن باید احتمال خرابی قطعه را از ابتدا در نظر بگیرد. استفاده از فیوز، محدودکننده جریان، مدار حفاظت اضافهولتاژ، حسگر دما و مسیر مناسب تخلیه میتواند پیامدهای خرابی را کاهش دهد.

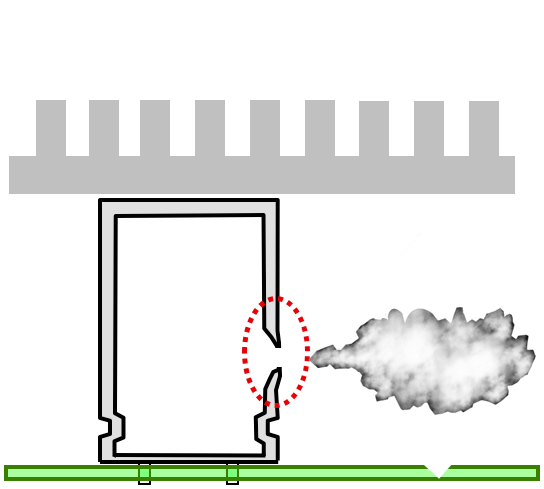

اطراف دریچه اطمینان خازن باید فضای کافی وجود داشته باشد. قرارگرفتن هیتسینک، سیم، بدنه یا مواد پوششی روی این بخش ممکن است عملکرد آن را مختل کند. مسیر احتمالی خروج بخار نیز نباید به سمت مواد قابل اشتعال یا قسمتهای بدون عایق هدایت شود.
در تجهیزات حساس، حالتهای مدار باز و اتصال کوتاه باید جداگانه تحلیل شوند. هدف این است که خرابی یک خازن موجب ایجاد زنجیرهای از خرابیها، برقگرفتگی یا آتشسوزی نشود.
جمعبندی
خرابی خازن میتواند به شکل مدار باز، اتصال کوتاه یا تغییر مشخصات الکتریکی ظاهر شود. تورم، نشت، گرمای غیرعادی، بو، صدا، دود و پارگی محفظه از نشانههایی هستند که باید جدی گرفته شوند.
بررسی ظاهر تنها بخشی از عیبیابی است. ظرفیت، ESR، جریان نشتی، شرایط حرارتی، شکل موج ولتاژ و وضعیت مکانیکی نصب نیز باید ارزیابی شوند. مهمتر از تعویض قطعه، یافتن عامل ایجادکننده خرابی است. انتخاب صحیح خازن، رعایت حدود نامی، فراهمکردن فضای دریچه اطمینان و طراحی حفاظت مناسب میتواند خطر خرابی شدید را به میزان قابل توجهی کاهش دهد.
