راه اندازی ماژول بلوتوث HC-05 (قسمت دوم)

در قسمت قبل در باره ی راه اندازی ماژول بلوتوث HC-05 صحبت کردیم در ادامه مطلب ویدیوی که راه اندازی کامل ماژول رو آموزش می ده قرار دادم. تا دوره ای بشه به مطالب قبلی ، دلیل تاخیر نوشتن قسمت دوم بیشتر به خاطرمشکلی بودکه در تهیه ویدیوها به وجود اومد.

 برای دانلود با کیفیت تر ویدیو به آخر همین پست مراجعه کنید.

معرفی نرم افزار ترمینال سریال

همون طور که قول داده بودیم در این قسمت از آموزش درباره ی نرم افزارهای ترمینال سریال صحبت خواهیم کرد 2 برنامه ای که می خوام معرفی کنم هردو خیلی خوب کار می کنند.

Realterm

نرافزار اول realterm ست. نرم افزار اپن سورس هست و می تونین اون را از سایت sourceforge دانلود کنید ( سایت sourceforge یکی از بهترین سایت ها برای دانلود برنامه های آزاد هستش)

realterm1

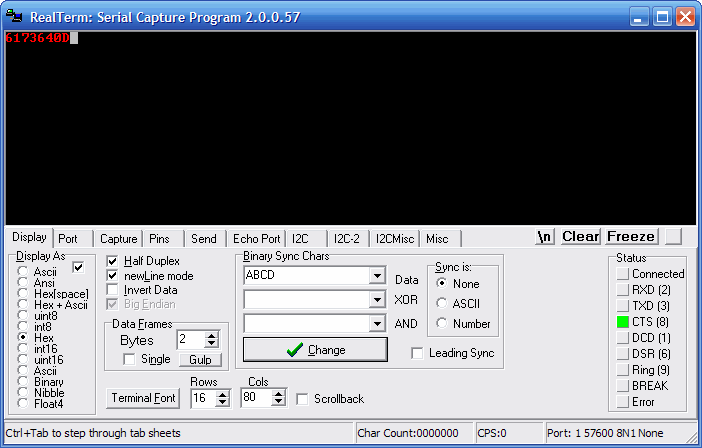

همون طور که در عکس می بینین ترم افزار خیلی کاملی هستش و تقریبا تمام نیاز های یک الکترونیکی رو برای کار با پورت سریال و … بر طرف می کنه.

hyperterminal

نرم افزار دوم hyperterminal است. این نرم افزار در ویندوز XP بود ولی از ویندوز 7 به بعد حذف شد. نرم افزار ساده و خیلی کاربردی هستش برای اجرای این برنامه روی ویندوز 7 و به بعد کافی فایل اجرایی اون رو از ویندوز XP کپی و روی دیگر ویندوز ها اجرا کرد اما چون ویندوز XP در دسترس خیلی ها نیست من برای دانلود در ادمه مطلب قرار می دم. ادامه این آموزش رو با نرم افزار هایپرترمینال ادامه میدم. لینک دانلود در آخر همین پست قرار داده شده است.

 معرفی کامند ها و تنظیمات ماژول بلوتوث HC-05

 منظور از AT commands چیست؟

AT commands یک سری دستورات هستند که از طریق ارتباط سریال به ماژول ارسال می کنیم و ماژول با دریافت آن ها، طبق نیاز کاربر تنظیم می شود. در ادامه مطلب تعدادی از AT commands را می بینید در پست قبل AT commands ها به صورت PDF برای دانلود گذاشته شده است.

ماژول را از طریق پورت سریال به کامپیوتر وصل کنیم. در محیط نرم افزار Hyper Terminal دستورات AT commands را نوشته و با فشردن کلید Enter جواب ماژول به این دستورات را در محیط نرم افزار Hyper Terminal

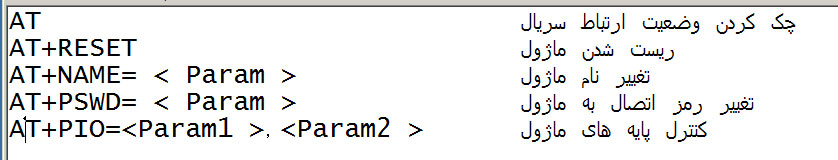

مشاهده کنیم.  تعدادی از AT commands را در ادمه می بینید که در ادمه در ویدیوی زیر به طور کامل توضیح داده می شود.

تغغیر تنظیمات hyperterminal  برای استفاده از ماژول:

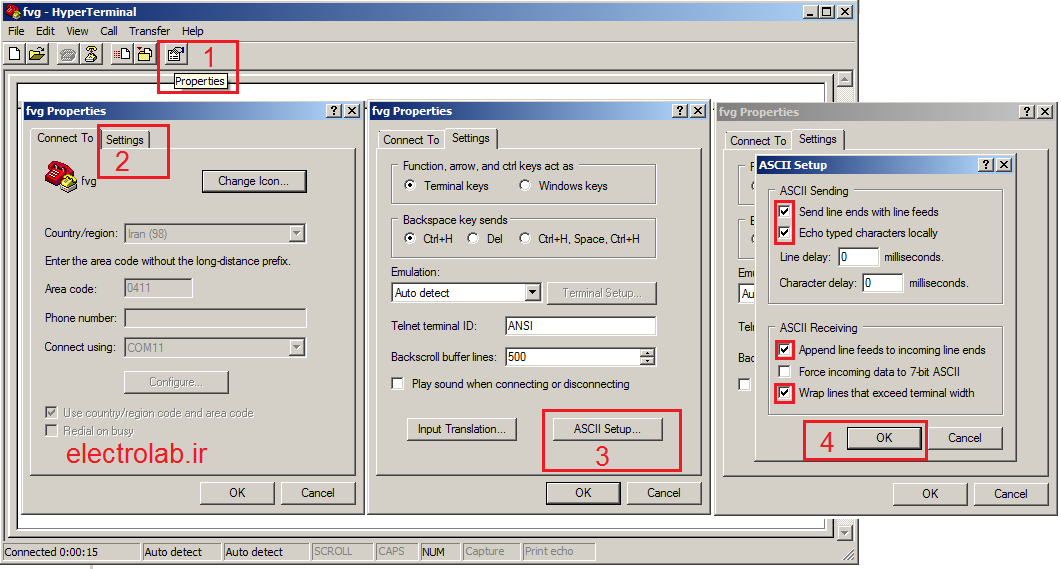

هایپرترمینال

echo typed character locally
این گزینه باعث می شه تا متنی رو که تایپ می کنید در محیط نرم افزار بینید اگه فعال نیاشه متن تایپ شده نمایش داده نمیشه
send line ends whit line feeds
append line feeds to incoming line ends
اتنخاب این گزینه ها هم باعث میشه تا در آخر هر متن ارسالی یا دریافتی عبارت /r/n/ اضافه بشه که معادل زده شدن کلید enter هستش و موجب میشه متن دریافتی در سطر جدید نمایش داده بشه

برای دیدن تصویر در ابعاد بزرگتر روی تصویر کلیک کنید.

HGJ

معرفی برنامه های  اندروید و ویندوزفون برای کنترل ماژول بلوتوث HC-05

نرم افزارهایی که برای گوشی های هوشمند برای کنترل ماژول بلوتوث استفاده می شود با نام ترمینال سریال شناخته می شوند. و من چند مورد از این نرم افزارها رو برای سیستم عامل های ویندوفون و اندروید معرفی می کنم.

برنامه ترمینال بلوتوث برای ویندوزفون

این برنامه Bluetooth Agent هستش که یک برنامه ی کامل و به بدرد بخور برای ویندوزفون هست که قابلیت تنظیم کلید های مختلف برای کاربردهای مختلف رو به کاربر می ده ، در ادمه عکس از محیط برنامه و لینک دانلود اون قرار داده می شه

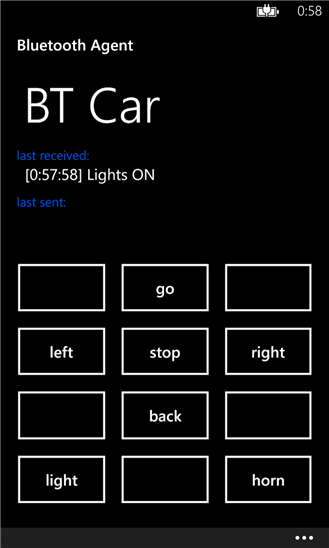

ترمینال بلوتوث ویندوزفون



و لینک دانلود از ویندوزفون استور

windows-logo1

برنامه ترمینال بلوتوث برای انروید

 SENA BTerm Bluetooth Terminal

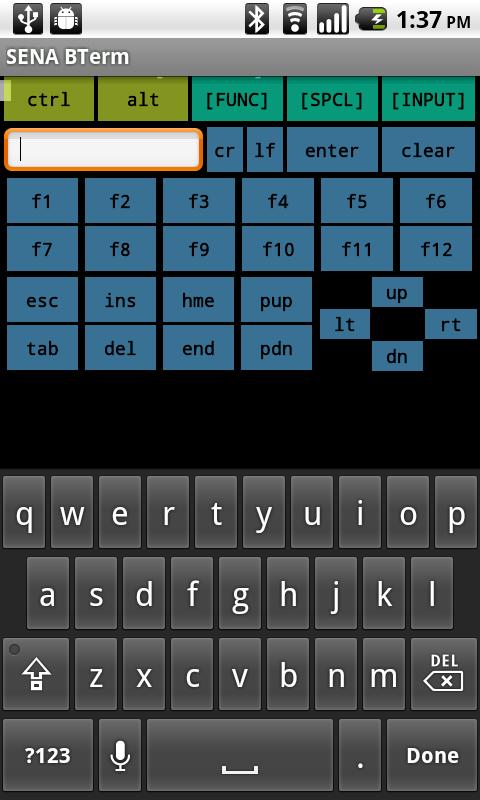

عکس از محیط برنامه

sena

دانلود از گوگل پلی

google-play-logo1

Bluetooth Terminal

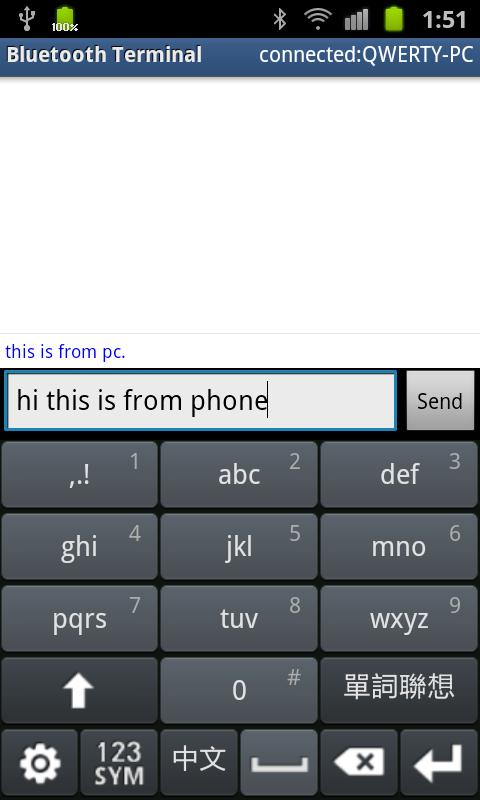

عکس از محیط برنامهترمینال بلوتوث
دانلود از گوگل پلی

google-play-logo1

دانلود فایل های مورد نیاز:

 لینک دانلود فایل های دیتاشیت و AT command ها در قسمت اول آموزش قرار داده شد.

دانلود ویدیو ها با کیفیت 720p

ویدیوها ویرایش شده و حجمی در حدود 20mb دارند.

ویدیوی 1 ویدیوی 2

دانلود نرم افزار hyperterminal

hyperterminal



About علی عزتی

علی عزتی هستم. رشته ی مهندسی برق الکترونیک رو خوندم. علاقه ی من به یادگیری و به اشتراک گذاشتن چیز هایی که یاد گرفتم. باعث شد تا الکترولب ایجاد بشه. علاقه ی زیادی به الکترونیک دارم. و دوست دارم چیزهای جدید یادبگیرم و بسازم ... :))
