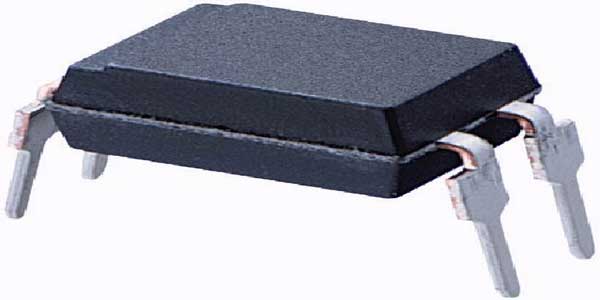

اپتوکوپلر چیست

در بعضی از کاربرد ها برای ایزوله کردن دوقسمت از یک سیستم از اپتوکوپلر (که اپتوایزولاتور هم نامیده میشود استفاده می کنیم. یک مثال از چنین کاربردی راه اندازی یک موتور است. موتورها می توانند EMF برگشتی تولید کنند که عبارت است از پرش با ولتاژ بالا که در اثر تغییر ناگهانی جریان ایجاد می شود. در موقعیت هایی مثل طراحی برد مدار چاپی می توان این برش ناخواسته ی ولتاژ را با استفاده از خازن های دکوپلاژ کم کرد. در سیستم های دارای سلف (سیم پیچ) مانند موتور ها یک خازن دکوپلاژ یا یک دیود نمی تواند این کار را انجام دهد. در چنین مواردی از اپتوکوپلرها استفاده می کنیم. یک اپتوکوپلر یک فرستنده از نوع led و یک گیرنده از نوع سنسورهای نور است که توسط یک شکاف از هم جدا شده اند وقتی که جریان از دیود می گذرد دیود یک سیگنال نوری از میان شکاف ارسال می کند و گیرنده همان سیگنال را با همان فاز اما با جریان و دامنه ی متفاوت تولید می کند.

کاربرد اپتوکوپلرها

اپتوکوپلرها به طور گسترده در وسایل ارتباطی مانند مودم ها استفاده می شوند این وسیله به یک کامپیوتر اجازه می دهد که بدون خطر آسیب دیدن در اثر نوسانات تغذیه به خط تلفن متصل شود شکاف میان فرستنده و گیرندهی اپتوکوپلرها از رسیدن نوسانات جریان الکتریکی به سیستم جلوگیری میکند. در ادمه چند عکس قرار می دهم که عملکرد اپتوکوپلر را به صورت ساده مشخص می کنند.

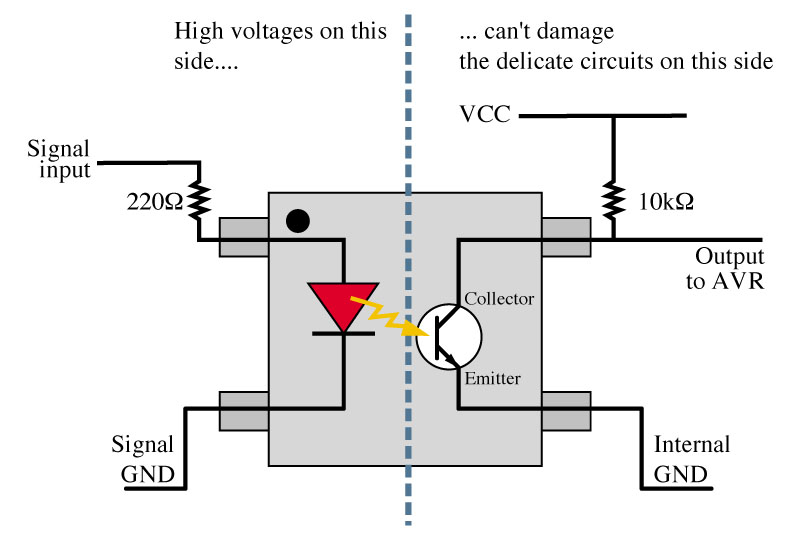

اپتوکوپلر - الکترولبدر این عکس روش استفاده از اپتوکوپلر برای محافظت از میکروکنترلر در مقابل نوسانات رو توضیح داده قسمت با ولتاژ بالاتر به دیود نور وصل شده و کلکتور ترانزیستور نوری به پین میکروکنترلر وصل است.

اپتوکوپلر الکترولبنماد مداری اپتوکوپلر به این صورت است.

در ادمه یک فایل pdf برای دانلود قرار میدهم که در این pdf  به طور کامل نحوه ی عیب یابی و تست این قطعه به طور کامل همراه با تصویر شرح داده شده است.

دانلود pdf
