آموزش لحیم کاری

در قسمت قبل در مورد ابزار و مواد مورد نیاز برای لحیم کاری مطالبی ارئه کردیم در ادمه آموزش لحیم کاری در الکترولب به مراحل یک لحیم کاری خوب می پردازیم و در قسمت بعدی  مشکلات به وجود آمده در طول لحیم کاری و نحوه ی رفع آن بررسی خواهد شد.

قبل از یک لحیم کاری خوب

1- گرم کردن هویه

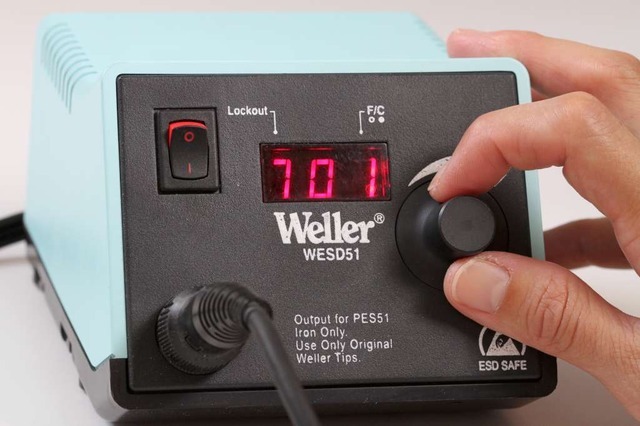

25-1024



هویه ی خود را به برق بزنید و یا روشن  کنید تا گرم شود.اگر از هویه ای استفاده می کنید که قابلیت کنترل دما را دارد برای سیم لحیم 60/40 روی 370 درجه و برای سیم لحیم های بدون سرب روی 400 درجه تنظیم کنید. تا هویه گرم می شود کمی آب روی اسفنج نسوز بریزید.

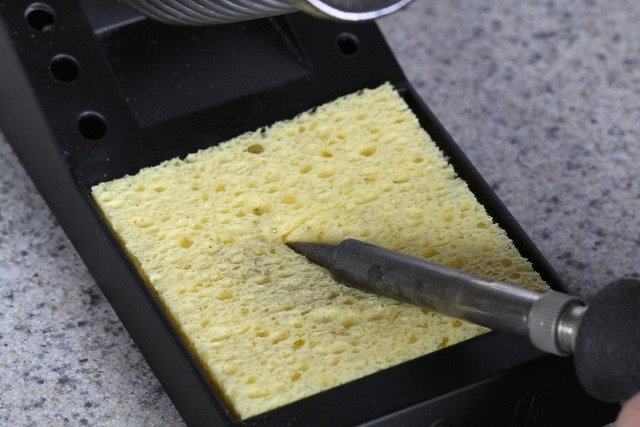

2 – تمیز کردن هویه

Sponge

از اسفنج نسوز خیس برای تمیز کاری نوک هویه داغ استفاده کنید این کار باعث تمیز شدن اکسید های نوک هویه می شود. از مواد ساینده (سنباده) برای تمیز کاری نوک هویه استفاده نکنید باعث آسیب دیدن آبکاری نوک هویه می شود.

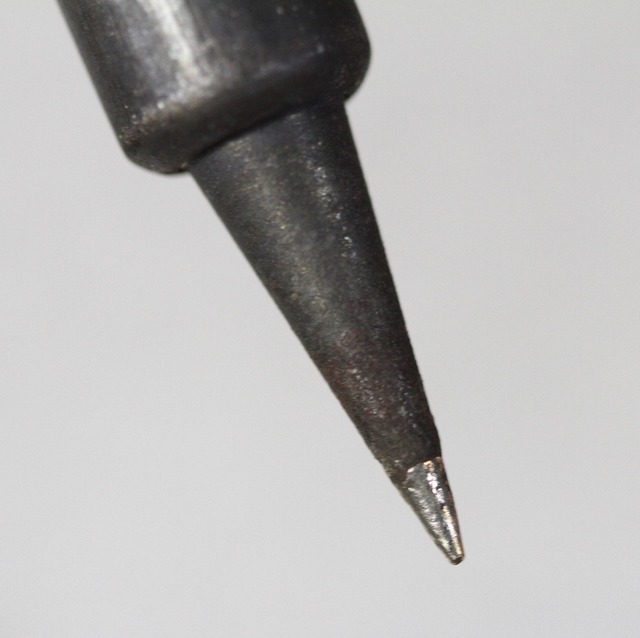

3 – قلع کاری نوک هویه

Tinned

مقدار کمی از سیم لحیم را روی نوک هویه ذوب کنید بایدو بعد دوباره قلع موجود روی نوک هویه را پاک کنید. حالا شما باید یک لایه نازک و درخشان از لحیم ذوب شده روی نوک هویه تان داشته باشید اگر نوک هویه ی شما زیاد اکسید شده باشد با چند بار تکرار به نتیجه می رسید.

چرا باید نوک هویه را قلع کاری کنیم؟

قلع کاری نوک هویه باعث افزایش رسانایی و لحیم کاری سریع تر و آسان تر می شود بعضی از قطعات الکترونیکی به گرما حساس هستند و لحیم کاری سریع تر موجب می شود تا آسیب نبینند. بهتر است این عمل بعد از 2 یا 3 بار لحیم کاری تکرار شود.

4 – مطمئن شوید که محل لحیم کاری تمیز است

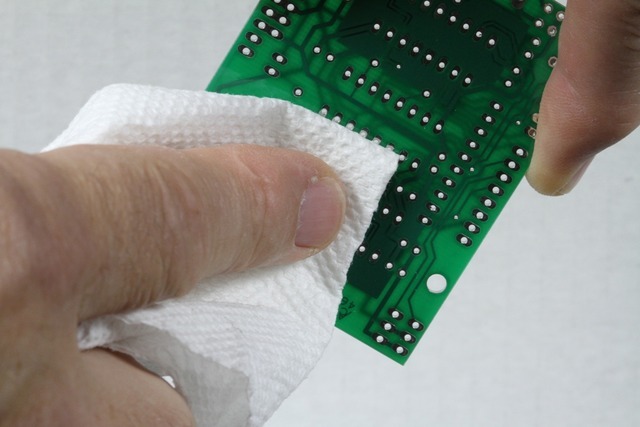

Cleaning

کثیف بون محل لیحیم کاری اکسید شدگی یا اثر انگشت چرب باعث می شود تا لحیم کاری به درستی انجام نشود و دو قطعه به صورت کامل به هم لحیم نشوند. در صورت کثیف بودن محل لحیم کاری بهتر است با الکل تمیز شود.

5- ایجاد اتصال بین دو قطعه

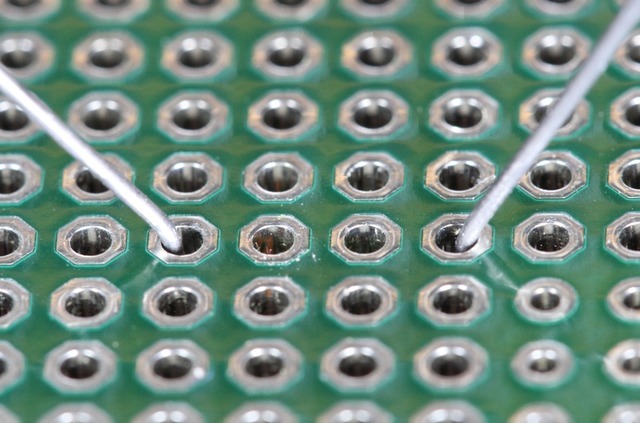

Immobilize

خیلی مهم است که قطعات نباید هیچ حرکتی در طول لحیم کاری داشته باشند. هر حرکتی در طول سرد شدن لحیم کاری باعث “لیحم سردی” بین دوقطعه می شود و باعث یک لیحم کاری ضعیف و غیر قابل اطمینان است.

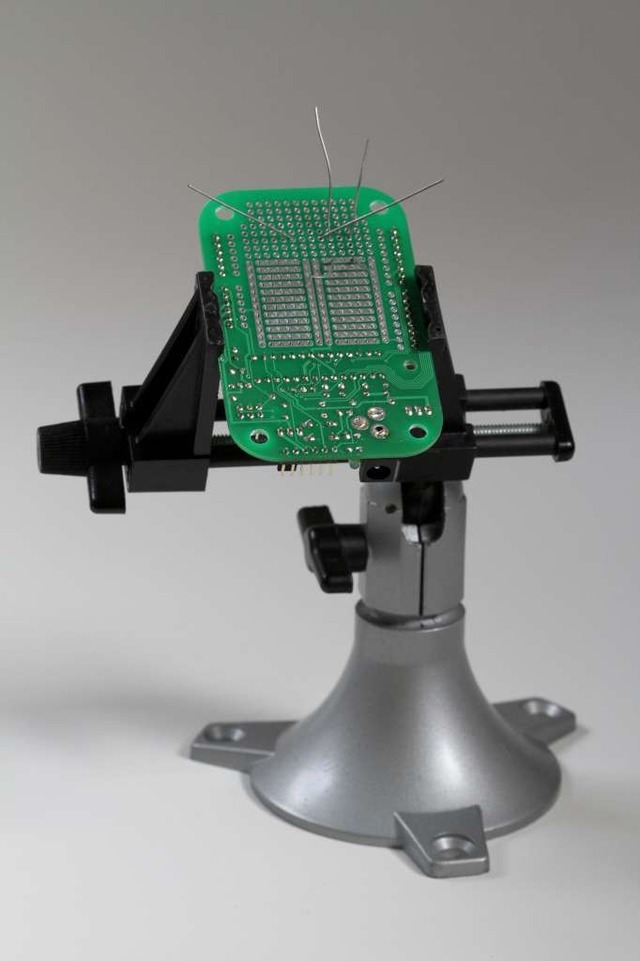

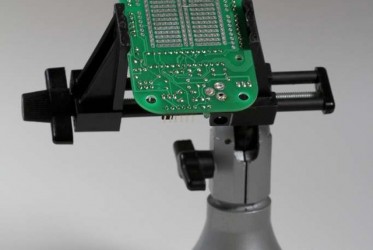

6- جلوگیری از حرکت برد

024

ثابت نگه داشتن برد و جلوگیری از حرکت برد یک لحیم کاری سریع و تمیز را تضمین می کند.

لحیم کاری

بالاخره بعد از مطمئن شدن از موارد بالا به لیحم کاری می پردازیم.

محل اتصال را گرم کنید

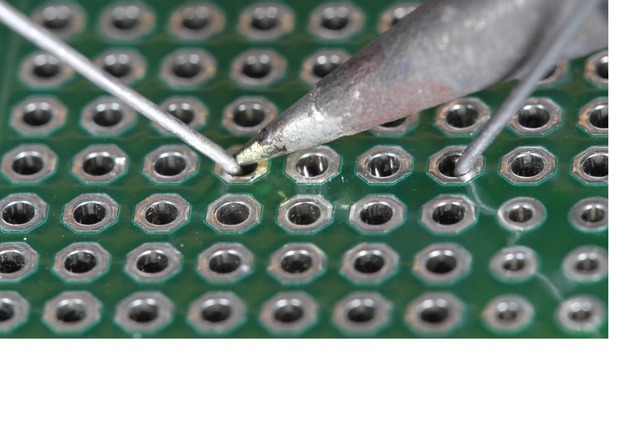

Heating

محل اتصال را به وسیله ی نوک هویه گرم کنید و مطمئن شوید که هم بورد و هم قطعه گرم شود.  مقدار کم قلع در سر هویه همان طور که در مرحله ی 3 توضیح داده شد باعث می شود تا گرما سریع تر منتقل شود.

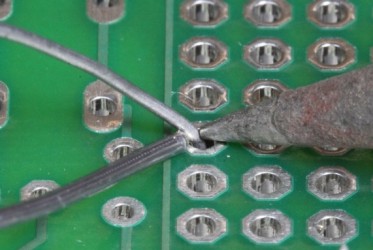

شروع به لحیم کاری

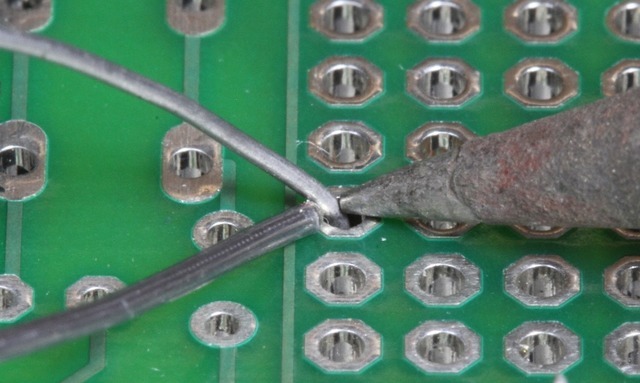

tools_

سر سیم لحیم را به محل اتصال قطعه و برد نزدیک کنید و اجازه دهید تا ذوب شده و محل اتصال در قلع شناور شود. اگر سیم لحیم ذوب نشد محل را دوباره یکی دو ثانیه گرم کنید و دوباره امتحان کنید.

اجازه دهید تا محل اتصال سرد شود

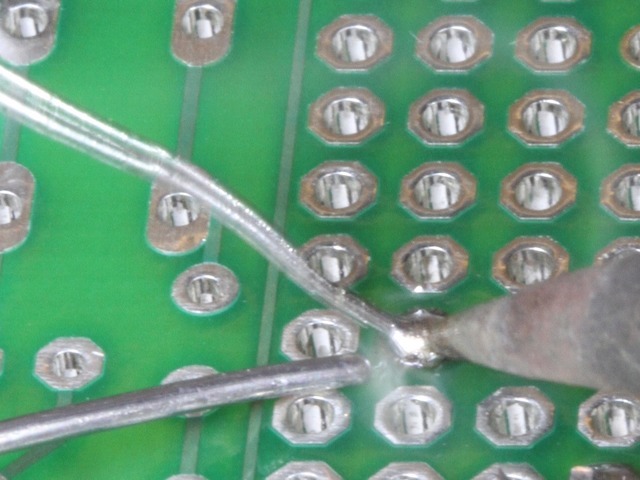

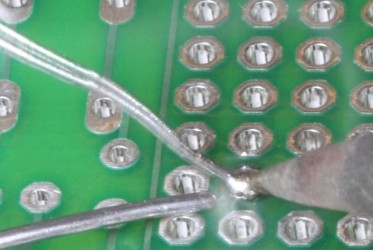

flow

بعد از اینکه به مقدار کافی قلع مذاب در محل لیحم کاری جمع شد سیم لحیم را بردارید و با هویه سوراخ روی برد را با قلع پر کنید. بعد از اینکه روی هر دو قسمت با لحیم پوشیده شد با برداشتن هویه اجازه دهید تا محل لیحم کاری سرد شود.

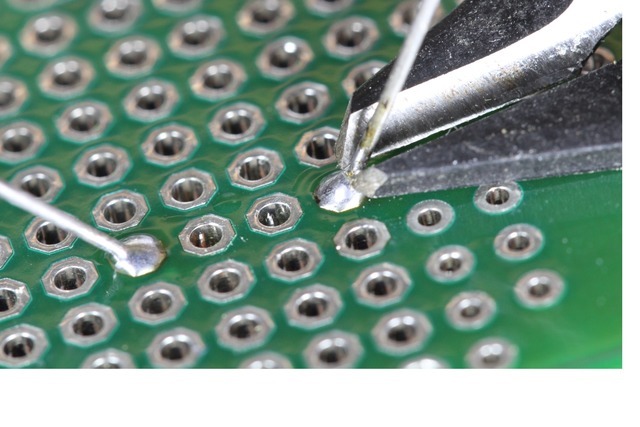

و سرانجام

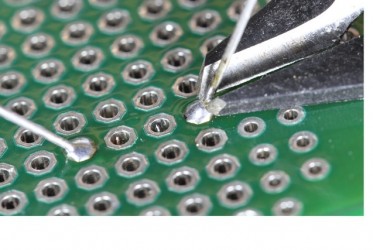

Trim

امیدوارم که با خواندن این آموزش بتوانید به خوبی برد های خودتون رو تکمیل کنید در قسمت بعد در یاره مشکلات به وجود آمده در لحیم کاری و نحوه رفع آنها صحب خواهیم کرد.
