شبیه سازی مدولاسیون های (AM – DSB -FM -LSSB) در simulink

  مدولاسیون

 مدولاسیون در مهندسی عبارت است از سوار کردن سیگنال اطلاعات (سیگنال باند پایه یا پیام) بر روی سیگنال معمولاً فرکانس بالاتری (سیگنال حامل) به منظور افزایش برد سیگنال و بهره‌وری انتقال و استفاده بهتر از پهنای باند کانال. در مدولاسیون یکی از خواص سیگنال حامل (مثلاً دامنه، فرکانس، فاز یا …) با توجه به تغییرات سیگنال پیام تغییر داده می‌شوند. به طور کلی فرایند گنجاندن سیگنال حاوی اطلاعات در سیگنالی دیگر را مدولاسیون می نامند.همچنین اخذ سیگنال حاوی اطلاعات دمدولاسیون نام دارد.

انواع مدولاسیون

  1. مدولاسیون دامنه (AM): سطح یا دامنهٔ سیگنال حامل بر اساس تغییرات سیگنال پیام تغییر داده می‌شود.
  2. مدولاسیون فرکانس (FM): فرکانس سیگنال حامل بر اساس تغییرات سیگنال پیام تغییر داده می‌شود.
  3. مدولاسیون فاز (PM): فاز سیگنال حامل بر اساس تغییرات سیگنال پیام تغییر داده می‌شود.

سیمیولینک

سیمیولینک یک ابزار شبیه‌سازی همراه با نرم‌افزار متلب است. با استفاده از سیمولینک می‌توان رفتار یک سیستم را بدون نیاز به ساختن آن تحلیل نمود. سیمولینک به صورت یک کتابخانه در نرم‌افزار MATLAB عرضه شده است که شبیه‌سازی توسط بلوک های این کتابخانه به صورت دیاگرام‌های بلوکی انجام می‌شود.

سیمیولینک را نمی‌توان جداگانه اجرا کرد. برای اجرای آن باید در ابتدا متلب را اجرا کرد و سپس در قسمت منو بار با کلیک بر روی گزینه New سپس انتخاب گزینه simulink model صفحه جدیدی باز می شود که در این صفحه ما می توانیم شبیه سازی های خود را انجام داده و خروجی ها را مشاهده نماییم.

مدولاسیون AM در سیمولینک:

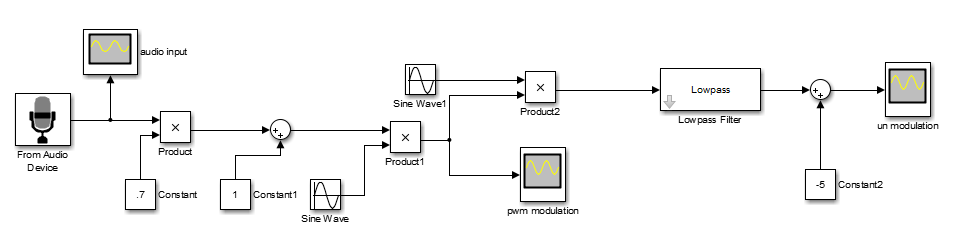

مدولاسیون AM در متلب
مدولاسیون AM در متلب

مدولاسیون DSB در سیمولینک:

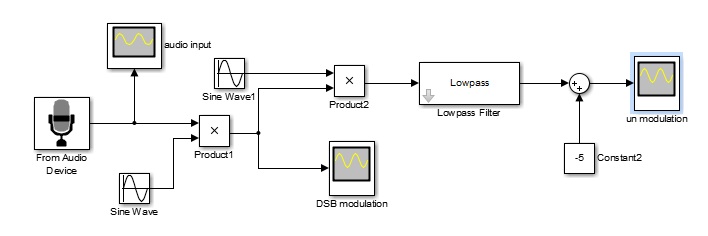

مدولاسیون dsb در متلب
مدولاسیون dsb در متلب

مدولاسیون  LSSB در سیمولینک:

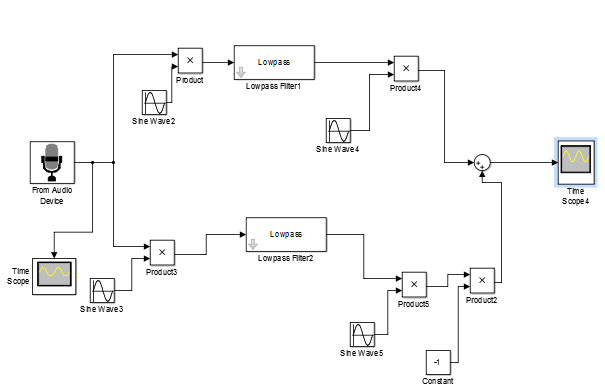

مدولاسیون lssb در متلب
مدولاسیون lssb در متلب



مدولاسیون FM در سیمولینک:

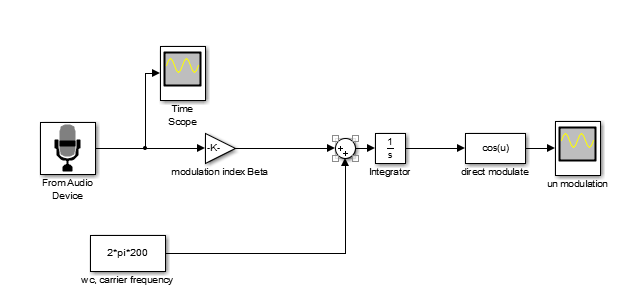

مدولاسیون fm در متلب
مدولاسیون fm در متلب

فایل ها در پایین برای دانلود گذاشته شده است . توجه کنید که فایل های شبیه سازی با پسوند slx بوده و با متلب ورزن 2013 سازگار می باشد.
