معرفی خانواده ی میکروکنترلر STM8

در الکترولب مطلبی در مورد میکروکنترلر های 8 بیتی STM8 نداشتیم با توجه به قیمت بسیار مناسب و گسترش استفاده از این میکرو کنترلر ها سعی خواهیم کرد مطالب مربوط به این میکروکنترلر را هم پوشش دهیم.

معرفی خانواده ی میکروکنترلر Stm8

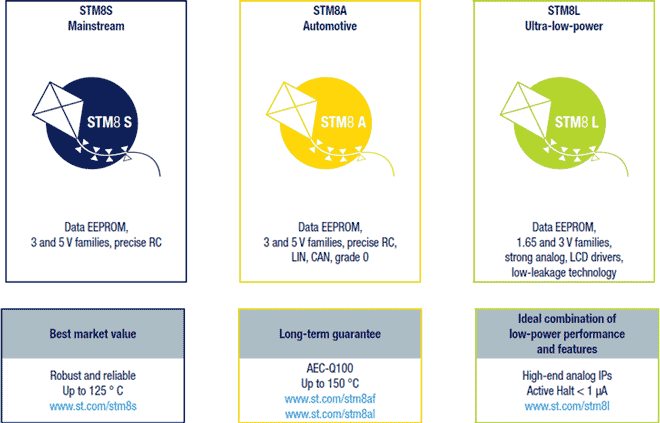

این خانواده از تراشه­ های میکروکنترلر با توجه به خصوصیات طراحی بسیار عالی و متکی بر فناوری­ های برتر در طراحی کاربرد­های گسترده در صنعت را دارد و در طول 10 سال گذشته بصورت چشمگیری مورد بهره ­برداری قرار گرفته است هرچند در کاربردهای عمومی چندان شناخته نشده ، شاخه­ های اصلی میکرو­کنترولرهای خانواده STM8  عبارتند از :

STM8AF این سری از محصولات با توجه به قابلیت همه منظوره بودن بطور گسترده در صنایع خودروسازی مورد استفاده قرار می­گیرد.

STM8AL این سری با توان بسیار پایین در حدود نانو وات عمل مینماید و در کاربردهای خودروسازی و فضایی و همچنین صنایع نظامی کاربرد گسترده­ای دارد.

STM8L این سری با توان مصرفی پایین که کاربردهای عمومی در صنایع را پوشش می­دهد.

STM8S سری عمومی و اصلی خانواده میکرو­های STM8 که بصورت عمومی بکار برده میشود و در صنایه لوازم خانگی کاربرد گسترده­ای دارد.

هسته اصلی میکروکنترولر های STM8

میکرو­های 8 بیتی STM8 دارای یک هسته توسعه یافته با کارآیی بسیار عالی 8 بیتی و قابلیت کنترل ابزارهای جانبی کاربردی (Peripherals) می­باشد ، این خانواده نسبتا کم عضو با فناوری 130نانومتری کمپانی ST و متکی بر حافظه غیرفرار (Non-Volatile)طراحی گردیده است.

قابلیت سرعت محاسباتی بی نظیر این خانواده امکان دستیابی به سرعت 1.6 محاسبه در هر سیکل پردازشی با سرعت حداکثر 24Mhz را امکان پذیر می­نماید که اطمینان از عملکرد صحیح و مطمئن در سرعت پایین را مقدور می­نماید که در تناسب با توان پردازشی سایر میکروکنترلر­های 8 بیتی مزیت مهمی محسوب میگردد.

انعطاف پذیری در طراحی ساختاری امکان نویز پذیری تراشه را به حداقل رسانیده است ، که نتیجه کلی این طراحی صحیح ، مصرف توان کم ، نویز­پذیری حداقل و صحت در عملکرد کلی می­باشد، و نوآوری خاص در سیستم کلاک این میکرو سرعت عمل در کنترل و همگامی با محصول نهایی را مقدور نموده، مانند زمان بیداری بسیار کوتاه در زمان 4µs که در بین میکروهای 8 بیتی کاملا منحصر به فرد می­باشد.

و سیسم توزیع کلاک این میکروکنترولر امکان پردازش همزمان به منظور انجام محاسبات و کنترل کلاک خروجی­ ها مانند سیگنال PWM را امکان پذیر می­نماید.

مشخصات عمومی خانواده میکروکنترولرهای STM8

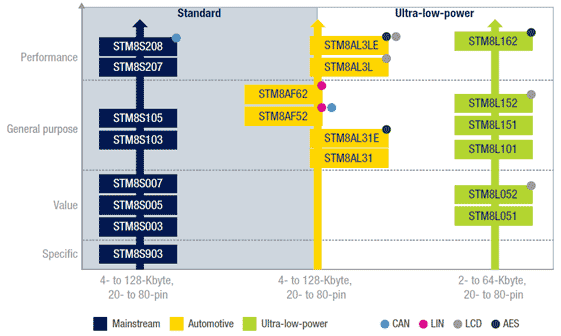

تنوع محصولات در خانواده میکرو کنترولر STM8 و بررسی قابلیتهای موجود در هر خانواده

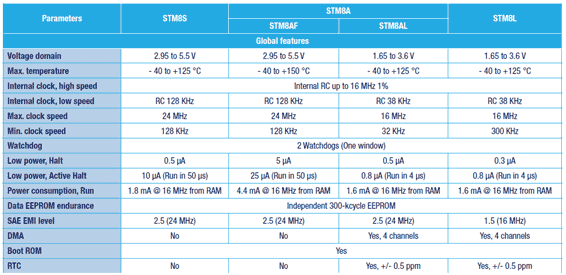

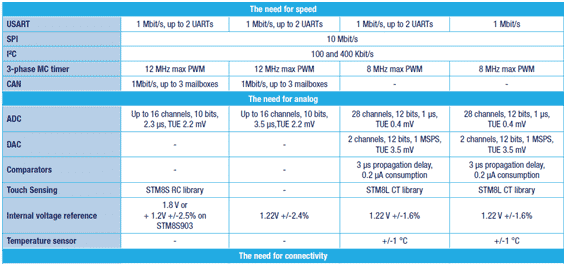

تصویر بالا توضیحات کاملی از توان مصرفی ، قابلیت استفاده از قطعات جانبی مثل lcd و توانایی میکروکنترلر (performance) و .. در سری stm8 را به ما میدهد.

توانمندی­های بارز و نوین در خانواده STM8 :

منبع: levinic.com
