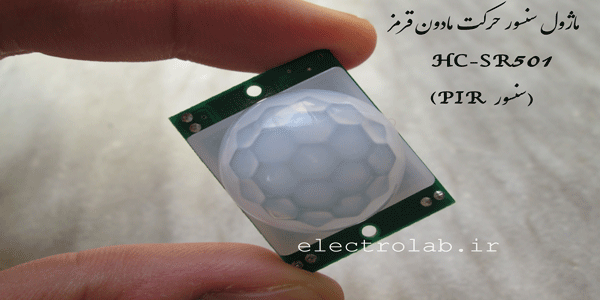

ماژول سنسور حرکت مادون قرمز HC-SR501 (سنسور PIR)

معرفی ماژول سنسور حرکت مادون قرمز HC-SR501 :

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور های در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. سنسور حرکت مادون قرمز  پیروالکتریک  HC-SR501  یک ماژول موثر، ارزان قیمتو قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید. سنسور حرکت مادون قرمز  پیروالکتریک  HC-SR501  یک ماژول موثر، ارزان قیمتو قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید.

مشخصات ماژول سنسور حرکت مادون قرمز HC-SR501:

  • سنسور به همراه برد راه انداز
  • حساسیت و زمان انتظار قابل تنظیم
  • ولتاژ کاری: 5 تا 20 ولت دی سی
  • مسافت تحت پوشش: 3 تا 7 متر قابل تنظیم
  • زاویه تشخیص: 120 درجه
  • زمان انتظار برای تشخیص حرکت بعدی: 0.3 تا 18 ثانیه قابل تنظیم

دانلود دیتاشیت:

دیتاشیت HC-SR501

راه اندازی ماژول سنسور حرکت مادون قرمز HC-SR501 :

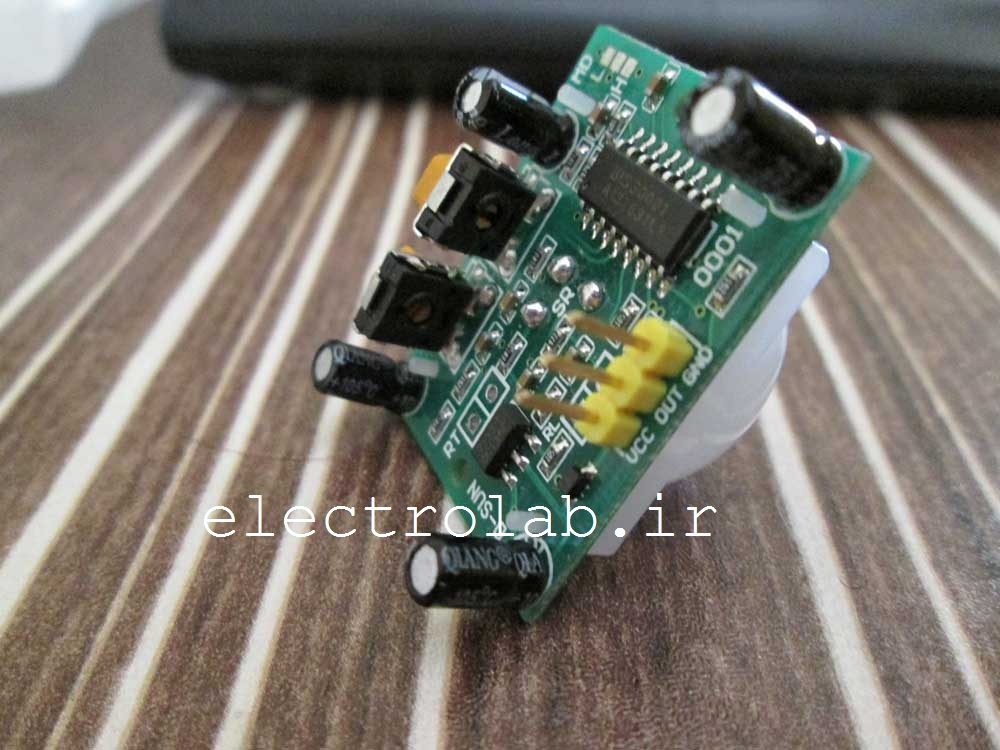

عکسی از پشت ماژول

PIR

در پشت ماژول 3 پین برای را ه اندازی وجود دارد که 2 پایه برای تغذیه ماژول است. ماژول می تواند با ولتاژ از 5 ولت تا 20 ولت کار کند. پایه وسط همان که با out روی برد نشان داده شده هنگام تشخیص حرکت hiشده و روی این پین ولتاژ 3.3 ولت تولید می شود.

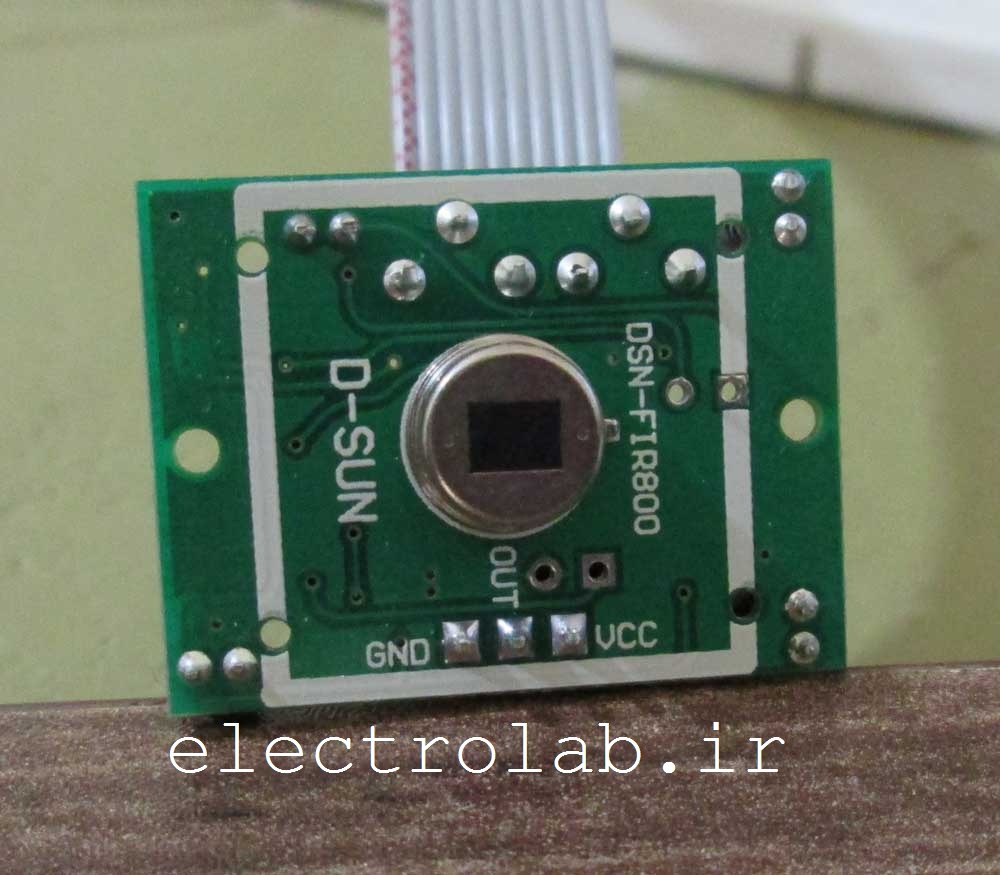

عکسی از ماژول بدون لنز PIR

PIR!

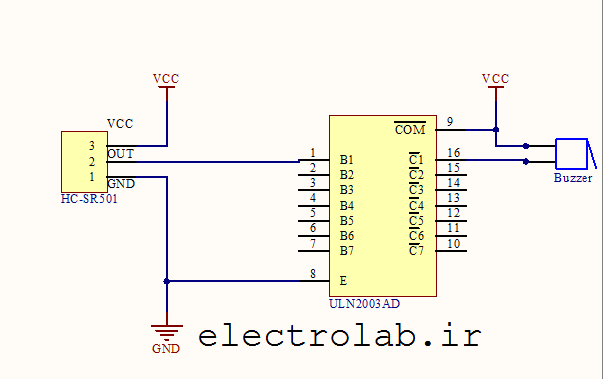

برای راه اندازی ماژول من از آیسی ULN2003 استفاده کردم چون پایه out ماژول جریان لازم برای راه اندازی وسایل رو نمی ده از این درایور استفاده شده من به وسیله ی این ماژول مدار رو به یک  بازر وصل کردم.

می تونید با همین IC رله به ماژول وصل کنید و برای روشن یا خاموش شدن چراغ مثلا در راه پله ها ازش استفاده کنید.

PIR

استفاده از ماژول سنسور حرکت مادون قرمز HC-SR501 خیلی ساده بوده و به دلیل قیمت مناسب برای خیلی از پروژه ها به راحتی می توان از این ماژول استفاده کرد. ماژول قابلیت ها و تنظیمات دیگری هم دارد که به طور کامل در دیتاشیت ماژول توضیح داده شده است.

About علی عزتی

علی عزتی هستم. رشته ی مهندسی برق الکترونیک رو خوندم. علاقه ی من به یادگیری و به اشتراک گذاشتن چیز هایی که یاد گرفتم. باعث شد تا الکترولب ایجاد بشه. علاقه ی زیادی به الکترونیک دارم. و دوست دارم چیزهای جدید یادبگیرم و بسازم ... :))

Check Also

میکروپایتون و راه اندازی آن روی ESP8266 قسمت اول

پایتون یک زبان برنامه‌نویسی همه منظوره سطح بالا می باشد. قابلیت یادگیری آسان، آن را ...

19 comments

  1. تشکر مهندس

  2. خسته نباشید
    عالی بود مهندس
    میشه خروجی رو مستقیم به میکرو داد یا باید ولتاز 3.3 خروجی رو تقویت کرد؟چطوری

  3. این نظر ویرایش شده است.
    سلام
    مدیریت سایت: نظراتی که در مورد مطلب نباشه تایید نخواهد شد.
    در ضمن دانشجوی آقای راجبی بودن افتخاره برای ما

  4. دستت درد نکنه داداش. یه سوال داشتم…
    من توی پروژم از این سنسور استفاده کردم که خروجیش به میکرو atmega 8 وصل میشه و میکرو هم به ال ای دی دستور روشن شدن میده.
    میشه بهم بگی که این سنسور به ازای هر فردی که میبینه دقیقا چه چیزی به میکرو میفرسته؟؟؟؟ شکل پالس خروجی سنسور چه شکلیه؟؟

    • فکر نمی کنم بتونی از این ماژول برای شمارش استفاده کنی خروجی این ماژول در صورتی که حرکتی در میدان دید ماژول باشه ۵ ولت میشه همین

  5. be nazar man mishe baraye shomaresh afrad estefade kard! مثلا میتونی فاصله زمانی تشخیص بعدی رو خیلی کم تنطیم کنی و با هر بار عبور فرد از جلوی حسگر حلقه فور برنامه یکی به شمارنده اش اضافه شود! و ادامه برنامه …
    میشه از آلتراسونیک و ال دی آر و مادون قرمز و … برای شمارش بعنوان حسگر استفاده کرد.

    • این ماژول میدان دید خیلی گسترده ای داره اگه قراره به عنوان شمارنده استفاده بشه باید میدان دیدشو به نحوی محدود کرد تا خطا نکنه

  6. سپاس فراوان دوست گرامی از مطلب مفیدتون
    اگه از این مدار بخواهیم برای لامپهای راه پله استفاده کنیم ، میشه برای مثلا 10 ماژول از یک تغذیه مشترک استفاده کرد ؟

  7. من فایل کتابخانه ای hc-sr501 رو از کجا پیدا کنم ؟؟؟؟؟؟ هر چی میگردم نیستتت میشه اگه شما دارید برام ایمیل کنید؟؟؟؟؟؟؟

    • آخه این ماژول نیازی به کتابخانه ندارد! کل کارکرد این ماژول با یک پین است که در صورت تشخیص این پایه یک می شود و در غیر این صورت صفر باقی می ماند از خروجی این رو می تونید برای رله یا موراد دیگه استفاده کنید

      • آخه من این رو برای پروژه ام میخوام البته یکم پیچیده تر از این هست و باید تو شبیه سازی در پروتئوس جواب بده !!! اگه فایل کتابخانه ایش نباشه که نمیتونم جواب بیارم!!!

        • آخه شما نمیگید که برای کدوم برنامه کتابخانه می خواهیداگر نتونستید کتابخانه پیدا کنید می توانید به جای این ماژول توی شبیه سازی از یک کلید که به زمین پول آپ شده استفاده کنید کار همین ماژول رو می کنه براتون در شبیه سازی

  8. سلام مهنس
    من یه مکشل با این ماژول دارم اونم این که تقریبا هر چیزی رو نشخیص میده!
    از یه لیمو کوچولو بگیر تا چیزای دیگه
    یه مشکل دیگه که داره من بهش ولتاژ 6 ولت میدم ولی اصلا کار نمیکنه
    مشکل از کجاست؟

  9. سلام
    اگه بخوام خروجی سنسور رو به گیت andبدم آیا بازم نیازی به ulnد ارم؟؟؟

  10. سلام چگونه میتونیم این ماژول رو در پروتئوس شبیه سازی کنیم؟؟
