آموزش AVR: ارتباط سریال AVR (قسمت1)

در این پست با ارتباط سریال  AVR آشنا می شین این پست در واقع پیش نیاز قسمت سوم راه اندازی ماژول بلوتوث HC-05 است که بعد از این پست منتشر می شود.  در این پست به طور مفصل در مورد ارتباط سریال بحث می شه و شاید فکر کنید که راه اندازی ارتباط سریال سخت هستش ولی در آخر همین پست چند کد قرار داده می شود در حد 10 سطر که تقریبا تمام نیاز هاتون رو برطرف می کنه استفاده از ارتباط سریال خیلی راحت و سر راست است به وسیله ی کد هایی که در ادامه می آید پس پست رو تا آخر بخونین.

آشنایی با مفهوم USART در ارتباط سریال

Universal synchronous and A synchronous serial reviser and transmitter

فرستنده – گیرنده سریال عمومی هم زمان و غیر هم زمان

USART وسیله ای است که امکان برقراری ارتباط سریال Full-Duplex (دو طرفه) به صورت هم زمان و غیر هم زمان را بین دو وسیله فراهم می کند. وظیفه اصلی USART تبدیل داده موازی و سریال و برعکس است. در طرف فرستندهUSART یک بایت را به صورت موازی دریافت کرده و بیت های آن را طبق یک الگوی مشخص بیت به بیت ارسال می کند. در طرف گیرنده USART دیگری وجود دارد که بیت ها را دریافت کرده و آن ها را تبدیل به حالت موازی می کند.

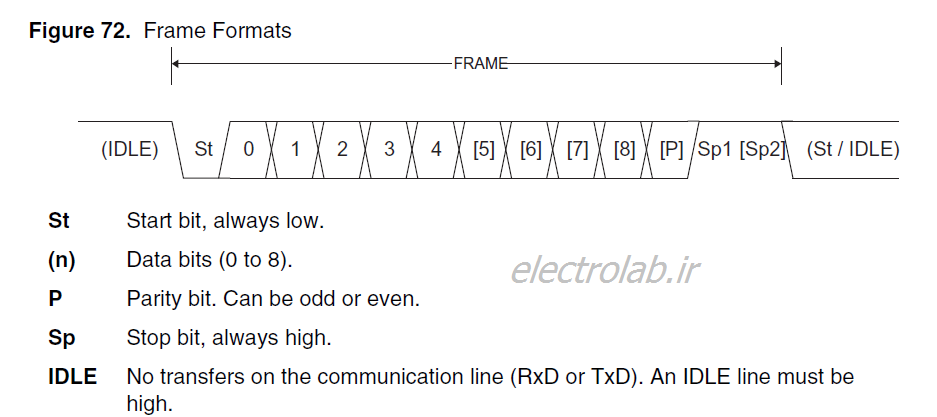

قالب داده در ارتباط سریال:

ارتباط سریال در AVR

بیت شروع:

در وضعیتی که ارسال و دریافت صورت نمی گیرد خط انتقال در حالت یک منطقی است. با ایجاد یک لبه ی پایین رونده توسط فرستنده گیرنده از فرستاده شدن اطلاعات آگاه شده و آماده ی دریافت می شود.

بیت های داده:

بیت های داده می تواند بین 5 تا 9 متغییر باشد و انتخاب تعداد با کاربر است. اطلاعات کاربر دراین بیت ها ارسال می شود.

بیت توازن:

پس از ارسال بیت های داده فرستنده می تواند بیت توازن را ارال کند. استفاده از این بیت اجبار ی نبوده و در صورت استفاده می تواند در آشکار سازی خطا کمک کند.

بیت یابیت های پایان:

در ادامه ی بیت های داده یا بیت توازن در صورت استفاده دست کم 1 بیت پایان ارسال می شود. بیت پایان همواره یک است.

مفهوم Baud Rate:

Baud rate عرض هر بیت را مشخص می کند دو طرف ارتباط باید از عرض هربیت اطلاع داشته باشند. اگر در یک ارتباط سریال baud rate برابر 9600bps ( (bite per secondباشد. به این معنی است که فرستنده باید 9600 بیت را در یک ثانیه ارسال کند.

در این صورت عرض هر بیت برابر می شود با :

Tbit=1/baud rate= 1/9600 = 104 us

USART در میکروکنترلر ATmega32:

USART شامل دو بخش مجزای فرستنده و گیرنده است. که هر کدام دارای یک شیفت ریجیستر می باشند. در بخش ارسال داده به شکل موازی از ریجستر UDR به شیفت ریجستر منقل شده و پس از اعمال بیت شروع بیت توازن و غیره بیت به بیت از پایه ی TXD به بیرون شیفت داده می شود. در قسمت دریافت نیز داده ی سریال از پین RXD دریافت شده وارد بافر USART می شود. و پس از آن به ریجیستر UDR منقل می شود.

ارتباط سریال به دو صورت هم زمان و غیر هم زمان می تواند مورد استفاده قرار گیرد. در این آموزش به دلیل متداول بودن ارتباط غیرهم زمان و راحتی راه اندازی ارتباط غیر هم زمان شرح داده خواهد شد.

 رجیسترهای ارتباط سریال AVR

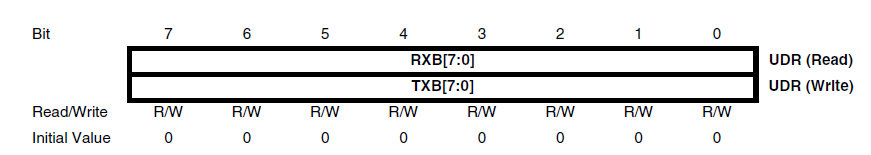

رجیستر UDR :

UDR

این رجیستر مربوط به بافر ارسال و دریافت دیتا می باشد.

رجیستر UCSRA :

UCSRA

بیت 0 – MPCM:

با یک کردن این بیت میکروکنترلر به حالت ارتباط چند پردازنده ای می رود. زمانی که این بیت یک باشد در این حالت فریم های دریافت شده توسط واحد دریافت کننده USART که شامل اطلاعات آدرس نیستند صرفنظر می شود و این فریم ها در بافر قرار نمی گیرند. به عبارتی دیگر در اتصال چند میکروکنترلر به صورت سریال این مد کاربرد دارد.

بیت1 – U2X :

این بیت فقط در عملکرد آسنکرون کاربرد دارد و باید در حالت سنکرون در این بیت صفر نوشت. با نوشتن یک منطقی در این بیت تقسیم فرکانسی برای تولید نرخ انتقال داده از 05 به 2 تبدیل شده و در نتیجه نسبت نرخ انتقال داده 2 برابر حالت سنکرون می شود.

 بیت 2 -PE :

زمانی که در قالب کاراکتر دریافتی خطای توازن رخ دهد این بیت یک خواهد شد و تا زمانی معتبر است که رجیستر UDR خوانده نشده باشد. موقع مقدار دهی رجیستر UCSRA باید در این بیت صفر نوشت.

 بیت 3- DOR:

اگر این بیت یک گردد به این معنی است که بافر دریافت پر شده و اگر کاراکتر جدیدی به شیفت رجیستر وارد، و یا بیت شروع جدیدی تشخیص داده شود اطلاعات جدید از بین می رود و یک خطا بنام Data Over Run به وجود می آید. موقع مقدار دهی به رجیستر UCSRA باید این بیت را صفر کنیم.

بیت 4 – FE :

اگر این بیت یک شود نشان دهنده بروز مشکل در قالب داده دریافتی است. مثلا اگر بیت Stop کاراکتر بعدی صفر باشد این بیت یک می گردد و تا زمانی معتبر است که رجیستر UDR خوانده نشده باشد. موقع مقدار دهی به رجیستر USCRA باید در این بیت صفر نوشت.

بیت 5- UDRE :

این پرچم نشان دهنده آمادگی بافر ارسال دیتا UDR می باشد. به عبارت دیگر یک شدن این بیت نشان دهنده خالی بودن بافر برای پذیرش داده جدید است. در صورت فعال بودن وقفه خالی بودن رجیستر دیتا، یک شدن این پرچم می تواند تولید وقفه کند.

بیت6 – TXC :

زمانی که داده های سریال به بیرون شیفت رجیستر انتقال می یابند و داده جدیدی برای ارسال موجود نباشد این بیت یک می گردد و در صورت فعال بودن وقفه ارسال، می تواند یک وقفه کامل شدن ارسال ایجاد نماید.

بیت7 – RXC :

زمانی که دیتای دریافتی در بافر دریافت UDR موجود باشد و این بافر خوانده نشده باشد این بیت یک می گردد و در صورت فعال بودن وقفه دریافت، می تواند یک وقفه کامل ایجاد نماید.

رجیستر UCSRB :

UCSRB

بیت 0 – TXB8 :

وقتی که داده فریم ارسالی را 7 بیتی انتخاب کنیم این بیت به عنوان بیت نهم داده ارسالی در نظر گرفته می شود. دقت کنید در این حالت باید قبل از نوشتن 2 بیت در رجیستر UDR ، بیت نهم را بنویسید.

بیت 1 – RXB8 :

وقتی که داده فریم دریافتی را 7 بیتی انتخاب کنیم این بیت به عنوان بیت نهم داده دریافتی در نظر گرفته می شود. دقت کنید در این حالت باید قبل از خواندن 2 بیت در رجیستر UDR ، بیت نهم را بخوانید.

 بیت 2 – UCSZ2 :

ترکیب این بیت به همراه بیت های UCSZ0:1 واقع در رجیستر UCSRC تعداد بیت های دیتا در فریم سریال(اندازه کاراکتر)در حالت دریافت و ارسال را تعیین می کنند.

  بیت3 – TXEN :

با یک کردن این بیت ارسال کننده USART فعال می گردد و عملکرد عادی پایه PD1 قطع شده و نقش دوم آن فعال می گردد.

بیت 4- RXEN :

با یک کردن این بیت دریافت کننده USART فعال می گردد و عملکرد عادی پایه PD0 قطع شده و نقش دوم آن فعال می گردد. در صورت غیرفعال بودن این بیت، پرچم های FE, DOR و PE نامعتبر خواهد بود.

بیت 5 – UDRIE :

با یک کردن این بیت وقفه خالی بودن رجیستر UDR فعال می گردد و به شرطی که وقفه کلی باشد و پرچم  UDRIE واقع در رجیستر UCSRA فعال گردد، وقفه خالی بودن رجیستر UDR اجرا می گردد.

بیت6 – TXCIE :

با یک کردن این بیت وقفه کامل شدن ارسال فعال می گردد و در صورتی که وقفه سراسری فعال باشد و پرچم TXC در رجیستر UCSRA یک شده باشد، وقفه کامل شدن ارسال، اجرا می شود.

  بیت 7 – RXCIE :

با یک کردن این بیت وقفه کامل شدن دریافت فعال می گردد و در صورتی که وقفه سراسری فعال باشد و پرچم RXC در رجیستر UCSRA یک شده باشد، وقفه کامل شدن دریافت، اجرا خواهد شد.

رجیستر UCSRC :

UCSRC

  بیت0 – UCPOL :

این بیت در مد ارتباط سریال سنکرون استفاده می شود. در این مد در حالت فرستنده پالس همزمانی بر روی پایه خروجی XCK ارسال می گردد و در حالت دریافت پالس همزمان کننده از پایه XCK دریافت می گردد. اگر این بیت صفر باشد نمونه برداری از دیتای دریافتی با لبه پایین رونده و تغییر دیتای ارسال در لبه بالا رونده پالس XCK صورت می گیرد و اگر این بیت را یک کنیم این حالت معکوس می شود.

بیت  1و2 – UCSZ0:1 :

ترکیب این دو بیت با بیت UCSZ2 تعداد بیت های فریم داده سریال را تعیین می کنند.

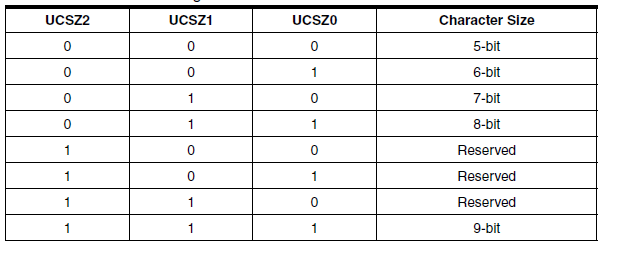

bit set up

  بیت3 – USBS :

این بیت تعداد بیت های Stop را برای فرستنده تعیین می کند و تاثیری در حالت گیرنده ندارد. اگر این بیت را صفر کنیم یک بیت Stop و اگر یک کنیم دو بیت Stop ارسال می گردد.

  بیت 4و 5 – UPM0:1 :

توسط این دو بیت می توان بیت توازن ارسالی را توسط ارسال کننده تعیین کرد. به طور اتوماتیک ارسال کننده بیت توازن را به همراه دیتا ارسال می کند و به همین ترتیب گیرنده می تواند بعد از دریافت دیتا بیت توازن را تشخیص دهد و در صورت بروز مشکل پرچم PE را فعال کند.

بیت6 – UMSEL :

این بیت برای انتخاب مد ارتباط سریال می باشد. اگر این بیت صفر باشد مد آسنکرون و اگر یک باشد مد سنکرون انتخاب می شود. در مد سنکرون پایه PB0 در نقش XCK به عنوان دریافت و ارسال کننده پالس همزمانی فعال می گردد.

بیت7 – URSEL :

این بیت برای انتخاب دسترسی به یکی از رجیسترهای UCSRC یا UBRRH به کار می رود. برای دسترسی به رجیستر UCSRC باید در این بیت یک نوشته شود.

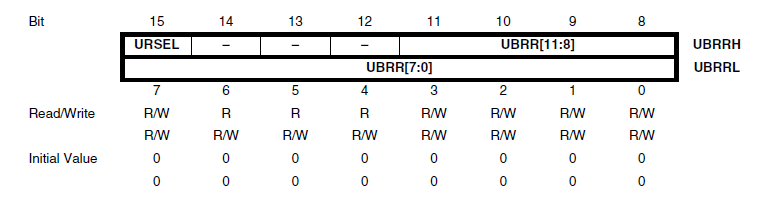

رجیستر UBRR :

UBBR

توسط این ریجیستر baud rate ارتباط سریال تنظیم می شود همان طور که می بینید این ریجیستر 16 بیت دارد و برای مقدار دهی به آن باید UBRRL و UBBRH مقداردهی شود.

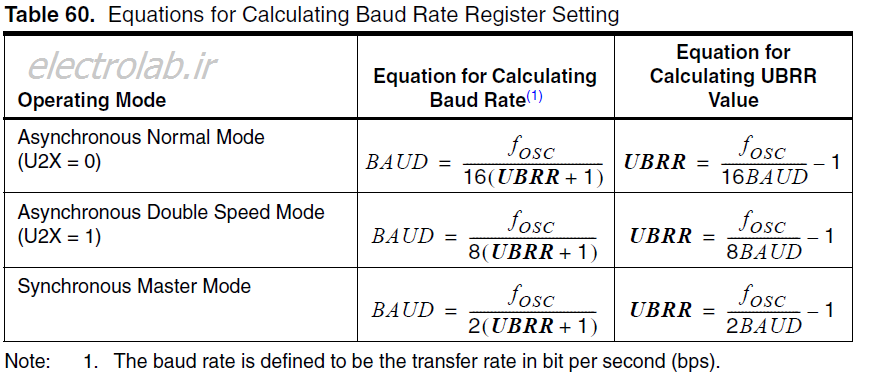

در جدول پایین نحوه ی محاسبه ی مقدار UBRR برای تنظیم مقدار baud rate  آمده است.

baud rate

کریستال هایی که می توان با استفاده از آن ها به خطای baud rate صفر رسید 1.8432 ، 3.6864 ، 7.3728 ، 11.0592 ، 14.7456 و 16 مگاهرتز می باشند. در دیتاشیت قطعات AVR می توان لیست برخی از Baud rate ای متداول و مقادیر مربوط به آن ها را پیدا کنید. جدول پایین نیز از دیتاشیت در اینجا قرار داده شده است.

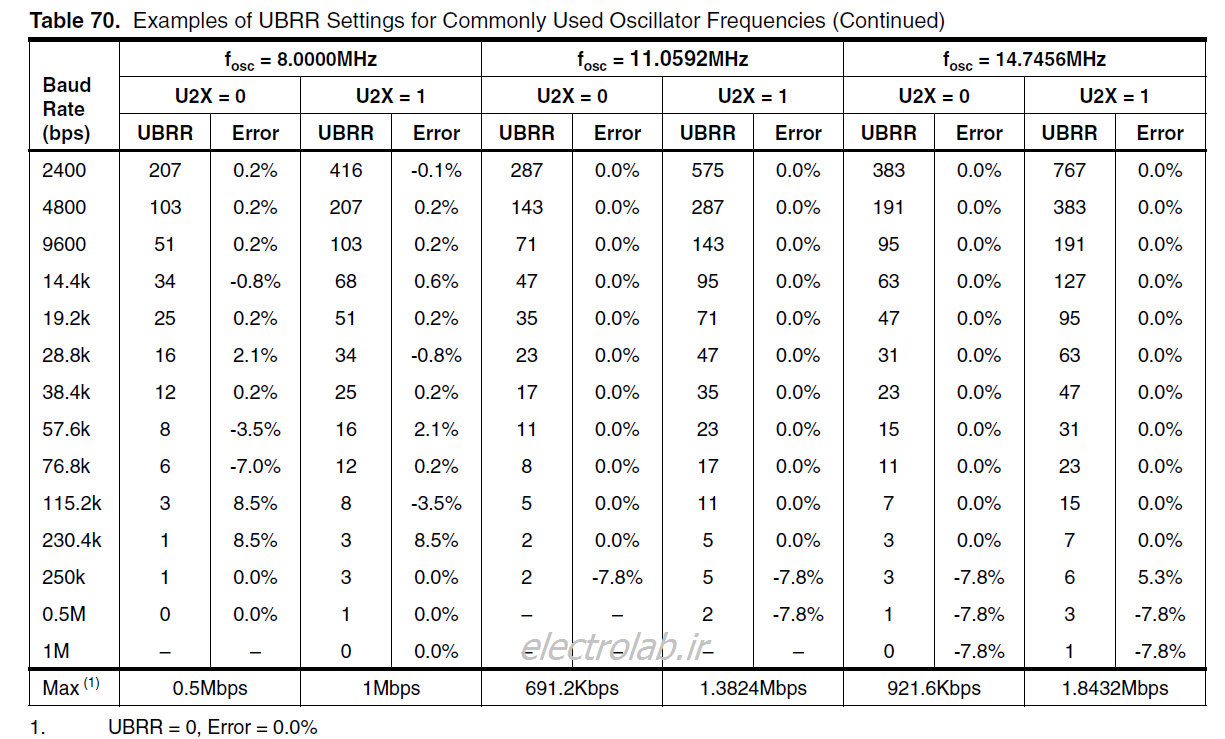

example boud rate



نمونه کد برای اه اندازی ارتباط سریال AVR:

ویدیوی آموزش ارتباط سریال:

در این ویدیو با نحوه تنظیم ریجیستر ها با code vizard آشنا و برنامه نوشته شده در بالا بر روی میکروکنترلر پروگرم شده و تست می شود.







About علی عزتی

علی عزتی هستم. رشته ی مهندسی برق الکترونیک رو خوندم. علاقه ی من به یادگیری و به اشتراک گذاشتن چیز هایی که یاد گرفتم. باعث شد تا الکترولب ایجاد بشه. علاقه ی زیادی به الکترونیک دارم. و دوست دارم چیزهای جدید یادبگیرم و بسازم … :))
