آموزش PIC کار با MPLAB

در این قسمت از آموزش PIC کار با MPLAB رو بررسی می کنیم و پروژه ی ساده led چشمک زن رو پله به پله آموزش میدیم. و در ادمه چند پروگرامر PIC برای استفاده از میکروکنترلر های PIC معرفی می کنیم.

معرفی برنامه ی MPLAB:

برنامه ی MPLAB برنامه رسمی خود شرکت میکروچیپ است و یه صورت رایگان در اختیار همه قرار داده شده این برنامه قابلیت اجرا در همه ی سیستم عامل های دسکتاپ رو دارا است. اگر خود برنامه  ی MPLAB X IDE رو نصب کنید فقط می توانید به زبان اسمبلی در این برنامه کد نویسی کنید برای اینکه بتونید به زبان C کد بنویسید باید MPLAB XC8 Compiler رو هم روی سیستم تون نصب داشته باشید.

برای نصب MPLAB x شما باید جاوا رو در سیستمتون نصب داشته باشید در غیر این صورت باید اول برنامه ی JAVA رو نصب کنید.

پس برای ادمه آموزش باید نرم افزار های زیر رو دانلود و نصب کنید:

  • MPLAB X IDE
  • MPLAB XC8 Compiler

برای ایجاد پروژه در MPLAB X به ترتیب مراحل زیر را دنبال کنید:

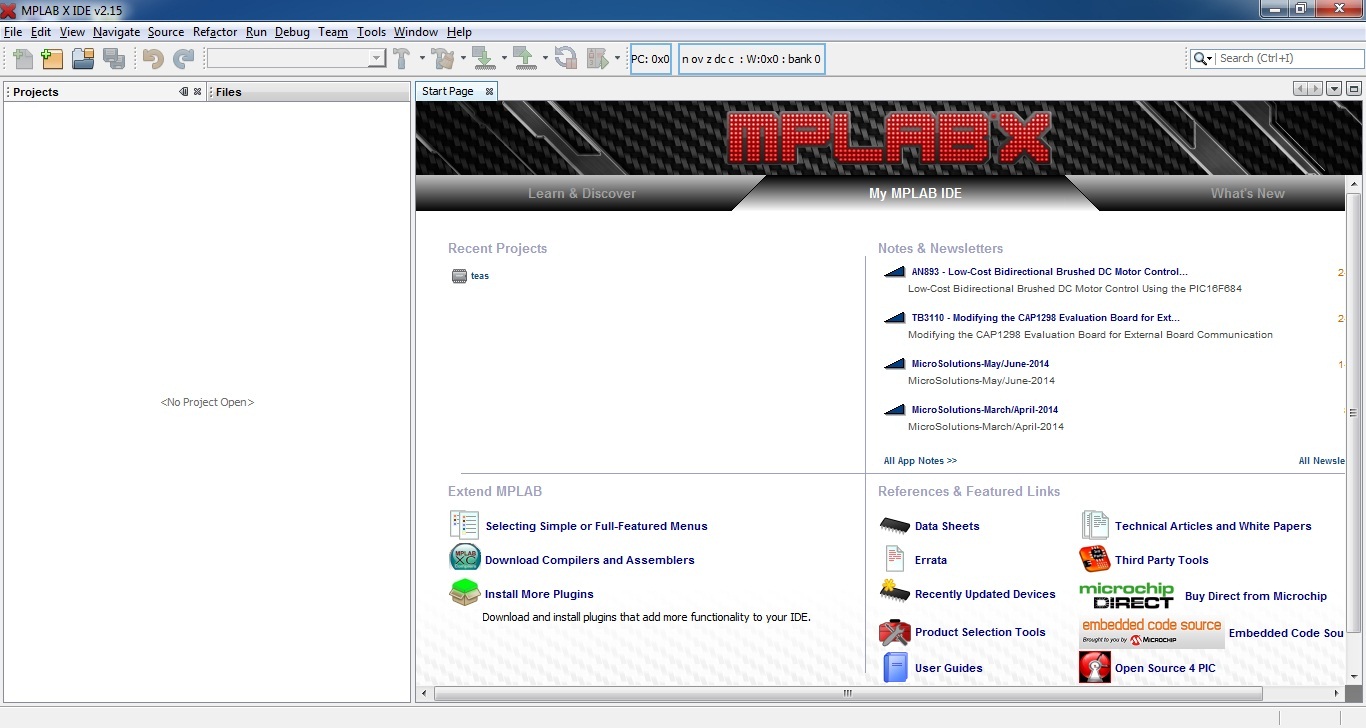

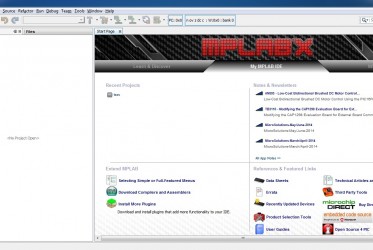

Open-MPLAB-X-IDE MPLAB X IDE را باز کنید

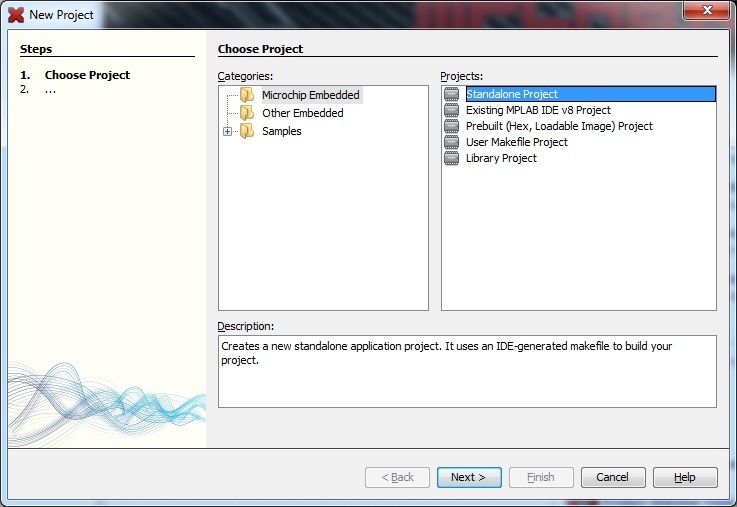

 New-Project-Step-1File >> New Project

 Microchip Embedded >> Standalone Project

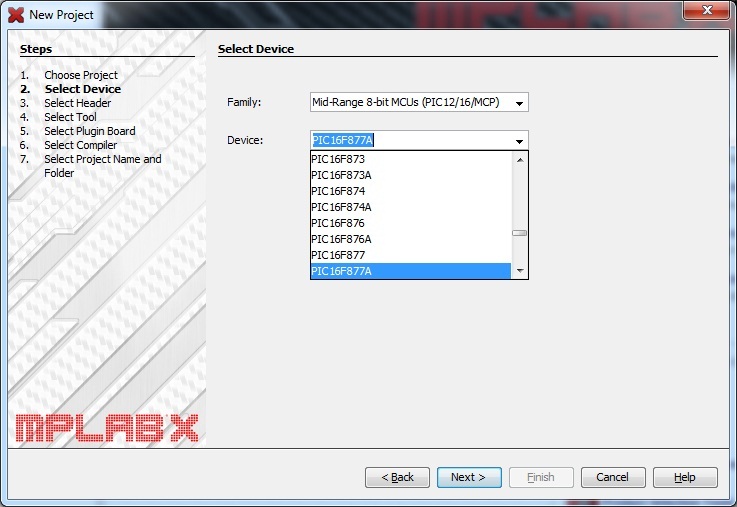

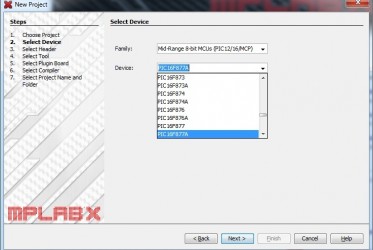

New-Project-Step-2خانواده و اسم میکروکنترلرتون رو انتخاب کنید.

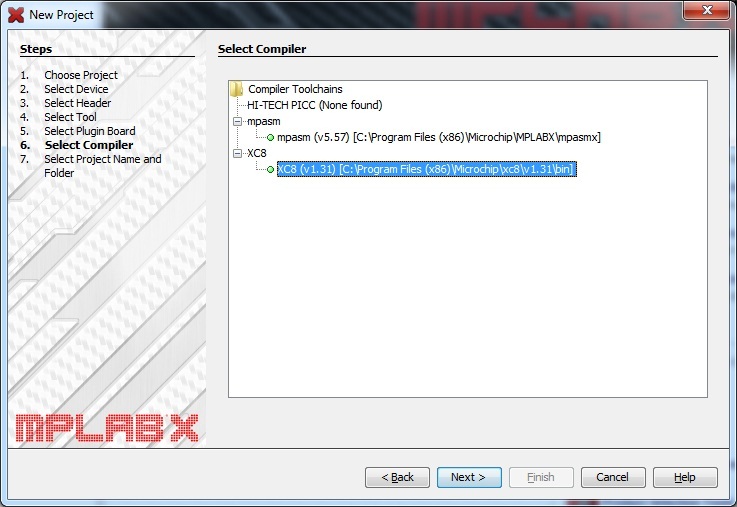

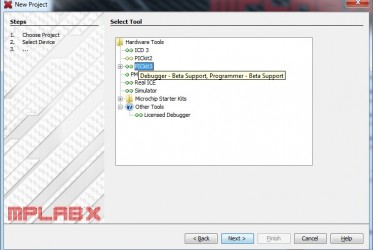

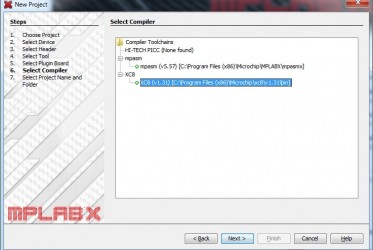

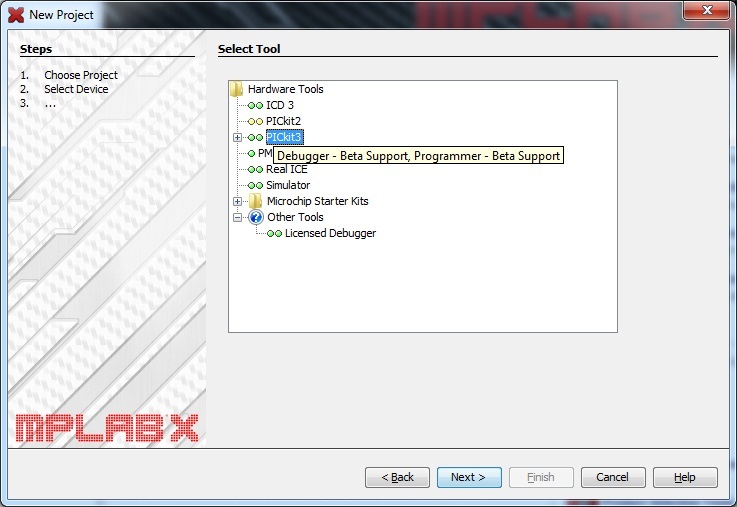

New-Project-Step-3نوع دیباگر یا پرورگرامر خودتون رو انتخاب کنید.New-Project-Step-4Select the Compiler XC8

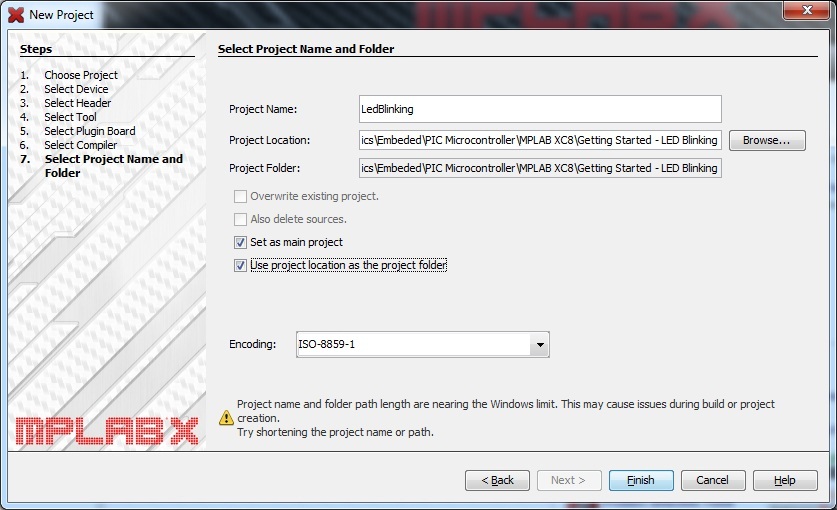

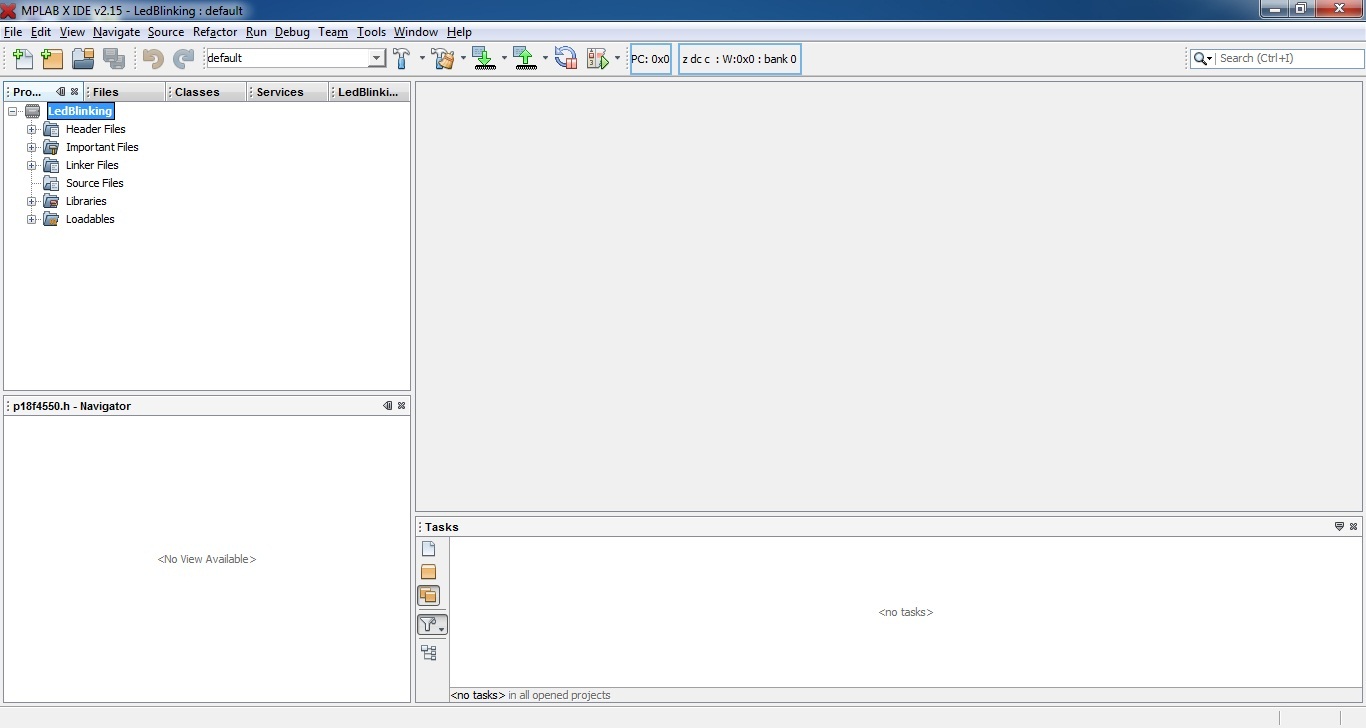

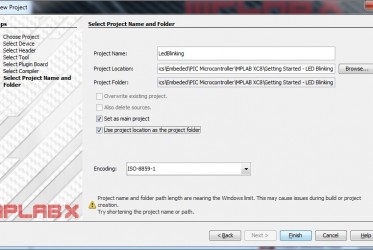

New-Project-Step-5اسم پروژه و محل ذخیره سازی پروژه را مشخص کنید.New-Project-Wizard-Completedبعد از اتمام مراحل باید این پنجره باز بشه

برای اضافه کردن کد C نیز مراحل زیر را دنبال کنید:

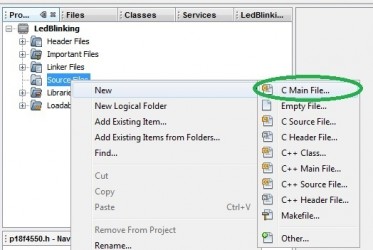

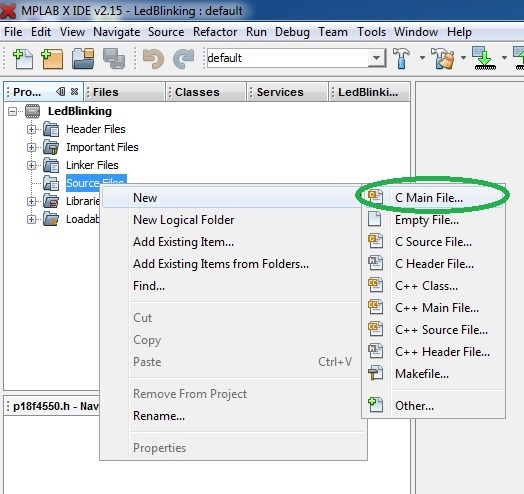

Adding-a-Source-Fileروی Source File کلیک راست کرده و گزینه ی NEW و C Main File رو انتخاب کنید.

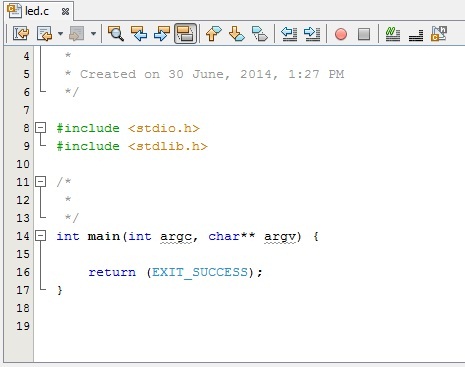

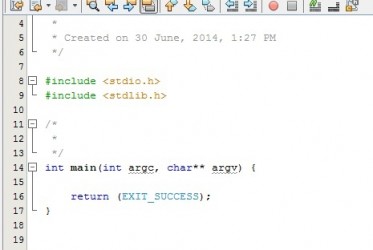

New-Source-File-CreatedSource جدید ایجاد شد و می توانید کدهاتون رو اینجا اضافه کنید.

در قسمت بعدی نحوه ی تنظیم بیت های وضعیت میکروکنترلر PIC ، کامپایل و پروگرم کردن این میکروکنترلر رو آموزش می دهیم پس با ما همراه باشید.
