آموزش میکروکنترلر AVR قسمت دوم (انتخاب میکروکنترلر)

مواردی که باید در انتخاب میکروکنترلر ها به آنها توجه کنیم:

1.سرعت: بالاترین سرعتی که میکروکنترلر پشتیبانی می کند چقدر است؟ در AVR ها سرعت بر حسب مگاهرتز بیان می شود که در دیتاشیت آن ها به این اطلاعات می توان دسترسی پیدا کرد

٢. بسته بندی: نوع بسته بندی (PDIP (plastic dual line package یا  (QFP (Quad flat package بودن آنها که در صورت راه اندازی مدار مربوطه روی برد بورد یا ساخت نمونه ی اولیه کار با بسته بندی PDIP آسان تر از QFPاست. استفاده از QFP مهارت بالایی در لیحم کاری قطعه می طلبد.

3. توان مصرفی: این عامل به ویژه برای محصولاتی که قابل حمل (portable) می باشند یا با باتری کار می کنند مهم است.

4. ظرفیت حافظه های Ram یا Rom موجود در تراشه

5. تعداد پایه های ورودی/خروجی (I/O)

6. تایمر های موجود در تراشه

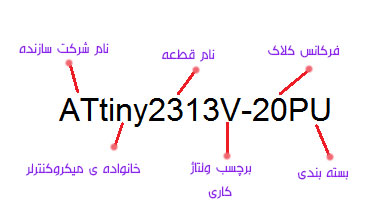

نحوه ی نام گذاری میکرو کنترلر های AVR :

AVR-name
نامگذاری میکروکنترلرها

به عنوان مثال در میکرو کنترلر tiny2313 اولین عدد قرار گرفته پس از کلمه ی  tiny ظرفیت حافظه قابل برنامه ریزی قطعه و اولین عدد پس از خط تیره فرکانس کاری قطعه را مشخص می کند.

برچسب ولتاژ کاری:

L  : میکروکنترلرهای کم توان ولتاژ کاری 2.7 تا 5.5 ولت

V : میکرو کنترلر های بسیار کم توان ولتاژ کاری 1.8 تا 5.5 ولت

برچسب بسته بندی :

P : بسته بندی PDIP مخفف plastic dual line package

S : بسته بندی SOIC  مخفف small outline integrated circuit

M : بسته بندی MLF مخفف micro lead frame

A : بسته بندی TQFP مخفف thin Quad flat package
