آموزش آردوینو آشنایی با محیط نرم افزار (یک)

در قسمت قبل با آموزش هایی که قبلا در مورد آردوینو در الکترولب داشتیم آشنا شدید. توصیه می کنم آموزش هایی که در قسمت قبلی به آنها لینک داده شد را حتما مطالعه کنید. در این قسمت به توضیح قسمت های مختلف برنامه آردوینو می پردازیم با آشنایی کامل با محیط نرم افزار آردوینو بهتر می توانید با ابزارهای مختلف موجود در این برنامه کار کنید و به هدف خود برسید.



آشنایی با محیط نرم افزار آردوینو:

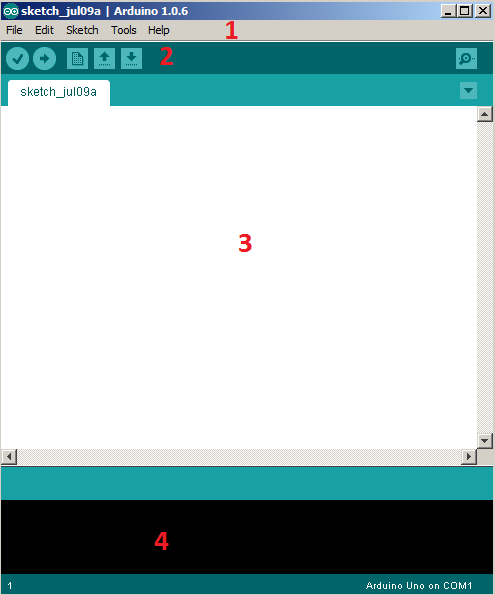

هنگام باز کردن برنامه آردوینو با این پنجره رو به رو خواهید شد که قسمت های مختلف آن را توضیح می دهیم.

آموزش آردوینو الکترولب

قسمت 1 منوی نرم افزار آردوینو:

منوی File:

مهمترین گزینه های موجود در این منو را با هم بررسی می کنیم.

examples: مثال های از قبل آماده شده در این گزینه موجود می اباشد که ما نیز در ادامه آموزش از این مثال ها استفاده خواهیم کرد.

new: با این گزینه می توانید یک محیط جدید برای نوشتن برنامه ی جدید باز کنید.

open: توسط این گزینه می توانید پروژه های ذخیره شده قبلی خود دسترسی داشته باشید.

save as: می توانید پروژه خود را در محل دلخواه خود در کامپیوتر خود ذخیره کنید.

Upload: برنامه نوشته شده را کامپایل و روی برد متصل شده به کامپیوتر آپلود می کند.

preferences: به وسیله این گزینه می توانید تنظیمات محیط آردوینو را تغییر دهید. مثلا می توانید فونت نمایش داده شده در قسمت editor را کنترل کنید.

منوی Edit:

در این منو مواردی که برای ویرایش برنامه به کار می رود وجود دارد مواردی مثل copy , paste یا cut که خودتان با بررسی بیشتر با گزینه های این منو می توانید آشنا شوید.

منوی Sketch :

به وسیله این منو می توانید پروژه ها و کتابخانه های موجود را به برنامه آردوینو اضافه کنید. در برنامه آردوینو برنامه ای که می نویسید sketch یا طرح نامیده می شود.

verify/compile : این گزینه برنامه نوشته شده را کامپایل و خطا یابی می کند.

Add file: با استفاده از این گزینه برنامه ها و مثال های آماده آردینو را می توان به برنامه اضافه کرد. با این گزینه فایل های zip که توسط گزینه ی archive sketch در منوی فایل تولید می شود را نیز می توان در برنامه آردوینو باز و استفاده کرد.

Import library: در این گزینه تمام کتابخانه های موجود در نرم افزار آردوینو در دسترس می باشد. و می توانید با انتخاب هر یک از کتابخانه ها آن هار به برنامه خود اضافه کنید. یا اگر کتابخانه جدیدی در اختیار دارید که در لیست کتابخانه های آردوینو موجود نیست می توانید با استفاده از گزینه Import آن را به نرم افزار اضافه نمایید.

و در آخر منوی Tools را بررسی می کنیم:

Archive Sketch: برنامه نوشته شده به همراه کتابخانه و فایل های لازم را به صورت یک فایل zip در اختیار شما قرار می دهد می توانید دوباره از منوی sketch این فایل zip را در برنامه آردوینو باز و استفاده کنید.

serial monitor: توسط این گزینه به ترمینال سریال Arduino دسترسی پیدا می کنید. در ادمه آموزش و در قسمت ارتباط سریال Arduino با این قسمت بیشتر آشنا می شویم.

Board: در این قسمت با توجه به بردی که در اختیار دارید باید یکی از گزینه ها را انتخاب کنید مثلا اگر برد Arduino UNO را دارید برای برنامه نویسی و کامپابل برنامه ها باید حتما از این قسمت برد Arduino UNO انتخاب شده باشد.

Serial Port:  بعد از اینکه برد آردوینو را توسط USB به کامپیوتر خود وصل کردید یک پورت سریال مجازی در کامپیوتر شما ایجاد می شود برای فهمیدن شماره پورت سریال باید به قسمت Device Manger   ویندوز خود مراجعه کنید.

Programmer:

اگر بخواهید مستقیم برنامه نوشته شده را در میکروکنترلر خود پروگرم کنید (یعنی از برد آردوینو استفاده نکنید) باید نوع پروگرمر خود را در این قسمت مشخص کنید و در منوی File از گزینه ی Upload Using Programmer برای آپلود برنامه خود  بر روی میکروکنترلر استفاده کنید.

Burn Boot loader: اگر بخواهید میکروکنترلر خود را به آردوینو تبدیل کنید و توسط ارتباط سریال برنامه ی خود را روی آن آپلو کنید باید بوت لودر آردینو را روی برد خود پروگرم کنید که می توانید بعد از انتخاب نوع پروگرمر تان با استفاده از این گزینه این کار را انجام دهید.

قسمت 2 نوار ابزار آردیونو:

در این قسمت تعدادی از پر کاربردترین ابزار ها قرار داده شده است که به ترتیب شامل ویریفای(برای کامپایل کردن برنامه) – آپلود – NEW – بازکردن فایل جدید – ذخیره کردن برنامه و در آخر ترمینال سریال یا همان سریال مانیتور

قسمت 3 Editor:

در این قسمت برنامه آردوینو قابل نوشتن و ویرایش کردن می باشد.

قسمت 4:

در این قسمت پیام ها و خطا های به وجود آمده هنگام کامپایل و آپلود کردن برنامه نشان داده می شود.

اگر نظری یا ایده ای در مورد این آموزش ها دارید مطرح کنید تا در ادامه آموزش ها مورد استفاده قرار بگیرد.

نحوه باز کردن پروژه های آماده آردوینو موجود در اینترنت


اگر می خواهید ویدیو را با کیفیت بیشتر ببینید بهتر است این آموزش را از یوتیوب دنبال کنید.

قسمت بعدی آموزش آردوینو : آموزش آردوینو راه اندازی led چشمک زن (دو)
