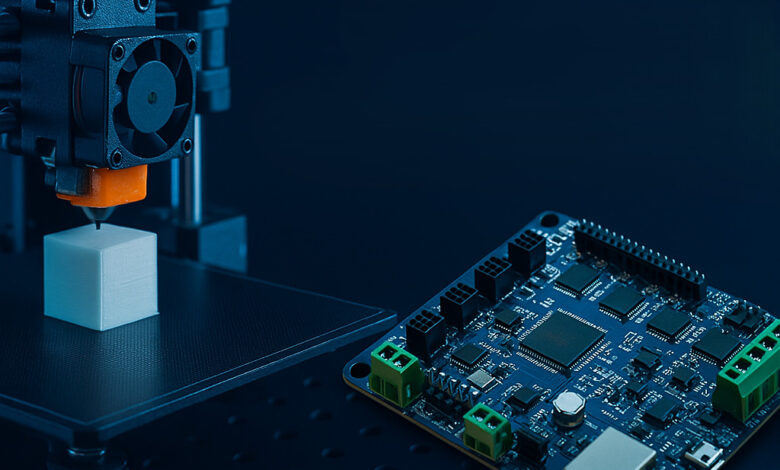

راهنمای بردهای کنترلر و فریم ور های پرینتر سه بعدی؛ قلب و ذهن چاپگرهای سه‌بعدی (قسمت 8)

در دنیای امروز چاپ سه‌بعدی به یک فناوری تحول‌آفرین تبدیل شده و پشت هر چاپ دقیق و موفق، قطعه‌ای وجود دارد که نقش مغز و قلب سیستم را بازی می‌کند: بردهای کنترلر پرینترهای سه‌بعدی. در این پست از وبسایت الکترولب، به بررسی عمیق این بردها، نرم‌افزارها و درایورهایی که عملکرد چاپگر را بهبود می‌بخشند، می‌پردازیم.

۱. بردهای کنترلر: ویژگی‌ها و مقایسه

بردهای کنترلر مسئول ترجمه دستورات دیجیتال به حرکات دقیق موتورها و کنترل اجزای حرارتی مانند نازل و صفحه ساخت هستند. این بردها از نظر سخت‌افزاری، پشتیبانی از درایورهای موتور و سازگاری با فریمورها تفاوت‌های قابل‌توجهی دارند. در ادامه به بررسی برخی از مدل‌های برتر می‌پردازیم:

• Duet3D
  این بردها با فریمور RepRapFirmware سازگاری دارند و از درایورهای استپر موتور پیشرفته مانند TMC2209 با قابلیت تنظیم میکرواستپ پشتیبانی می‌کنند. همچنین، وجود رابط‌های Ethernet و WiFi، امکان کنترل از راه دور را فراهم می‌آورد.
• Ramps 1.4
  یک برد مبتنی بر Arduino و بسیار مقرون به صرفه است که عمدتاً با فریمور Marlin به کار می‌رود. اگرچه از نظر امکانات و پشتیبانی از درایورهای پیشرفته محدودیت‌هایی دارد، اما به‌ویژه برای پروژه‌های مبتدی و اقتصادی گزینه‌ای مناسب به‌شمار می‌آید.
• SKR Series
  این سری بردها با پشتیبانی از فریمورهای Marlin و Klipper محبوبیت زیادی در میان سازندگان پیدا کرده‌اند. از ویژگی‌های برجسته آن‌ها می‌توان به امکان نصب درایورهای قابل تعویض (مانند TMC2208) و داشتن پورت‌های توسعه اشاره کرد.

مقایسه کلیدی بردها:

۲. پلتفرم‌های نرم‌افزاری و فریمورها

فریمورها نرم‌افزارهایی هستند که به صورت مستقیم بر روی بردهای کنترلر اجرا می‌شوند و وظیفه هماهنگی بین اجزای مختلف چاپگر را بر عهده دارند. از سوی دیگر، پلتفرم‌های مدیریتی نقش نظارت و کنترل از راه دور بر چاپگر را بر عهده دارند. به برخی از آن‌ها نگاهی می‌اندازیم:

• Marlin
  یک فریمور متن‌باز و پرکاربرد که با بردهایی مانند RAMPS و SKR کار می‌کند. از ویژگی‌های برجسته آن می‌توان به امکانات پیشرفته مانند Linear Advance و Power Loss Recovery اشاره کرد.
• Klipper
  فریموری مدرن که با انتقال پردازش به یک کامپیوتر خارجی (مانند Raspberry Pi) دقت حرکتی را افزایش می‌دهد و امکان دستیابی به سرعت‌های چاپ بالاتر را فراهم می‌کند.
• Repetier-Firmware
  گزینه‌ای با رابط کاربری آسان و پشتیبانی از چندین اکسترودر، که برای کاربرانی مناسب است که به دنبال تجربه‌ای ساده و کارآمد می‌گردند.

پلتفرم‌های مدیریتی:

• OctoPrint
  نرم‌افزاری متن‌باز که از طریق مرورگر امکان کنترل کامل چاپگر را فراهم می‌کند. افزونه‌هایی نظیر OctoLapse و پشتیبانی از دوربین‌های IP، تجربه کاربری بی‌نظیری ارائه می‌دهد.
• UltiMaker Cura
  علاوه بر اسلایسینگ پیشرفته، قابلیت مدیریت مستقیم چاپگرها از طریق پلاگین‌های متنوع را داراست.
• Materialise Control Platform
  طراحی شده برای چاپگرهای صنعتی با امکان تنظیم بیش از 250 پارامتر چاپ، این پلتفرم برای کاربردهای حرفه‌ای و صنعتی توصیه می‌شود.

۳. درایورهای موتور: از ساده تا هوشمند

درایورهای استپر موتور عنصر کلیدی در دقت و کاهش نویز چاپگر سه‌بعدی به‌شمار می‌آیند. در ادامه به بررسی انواع رایج آن‌ها می‌پردازیم:

• A4988
  یک گزینه اقتصادی، اما به دلیل عملکرد نسبتاً پرسر و صدا کمتر مورد توجه قرار می‌گیرد.
• DRV8825
  در مقایسه با A4988 دقت بهتری ارائه می‌دهد، اما همچنان نویز قابل توجهی دارد.
• TMC2209 / TMC2130
  این سری درایورها با ویژگی‌های “بی‌صدا” و قابلیت تشخیص گام (StallGuard) و تنظیم خودکار جریان، عملکرد بهینه‌ای به چاپگر ارائه می‌دهند. بردهای مدرن مانند Duet3D از این درایورهای پیشرفته بهره می‌برند و حتی برای SKR Series امکان نصب درایورهای قابل تعویض فراهم شده است.

۴. Marlin در مقابل جایگزین‌ها: کدام گزینه مناسب‌تر است؟

انتخاب فریمور مناسب به نیازها و بودجه پروژه و همچنین میزان دانش فنی کاربران بستگی دارد:

• Marlin
  • مزایا:
    • جامعه کاربری بزرگ
    • پشتیبانی گسترده از سخت‌افزار
    • مستندات جامع و قابل دسترس
  • معایب:
    • محدودیت‌هایی در پردازش داخلی بردهای کوچکتر
• Klipper
  • مزایا:
    • انتقال پردازش به کامپیوتر خارجی برای محاسبات پیچیده
    • پشتیبانی از سرعت‌های بالاتر چاپ
  • معایب:
    • نیاز به استفاده از دستگاه‌هایی مانند Raspberry Pi
• RepRapFirmware
  • مزایا:
    • رابط وب پیشرفته مناسب برای چاپگرهای صنعتی
    • بهینه‌سازی برای کاربردهای حرفه‌ای

۵. جمعبندی: انتخاب بر اساس نیاز و بودجه

انتخاب برد کنترلر و فریمور مناسب، بستگی به سطح پروژه شما دارد:

• برای پرینترهای مبتدی:
  ترکیب Ramps 1.4 به همراه Marlin و استفاده از OctoPrint یک گزینه مقرون به صرفه و مناسب برای شروع است.
• برای پرینترهای حرفه‌ای:
  استفاده از Duet3D، فریمور RepRapFirmware و بهره‌گیری از درایورهای پیشرفته مانند TMC2209، تجربه‌ای بهینه و دقیق را ارائه می‌دهد.
• برای کاربردهای صنعتی:
  سیستم‌های مدیریتی مانند Materialise Control Platform که امکان تنظیم دقیق بیش از 250 پارامتر چاپ را فراهم می‌کنند، انتخابی هوشمندانه به‌شمار می‌آیند.

با توجه به پیشرفت‌های سریع در فناوری چاپ سه‌بعدی، همواره به‌روزرسانی فریمورها و بررسی قابلیت‌های جدید (مانند Input Shaping در Klipper) امری ضروری است. هر انتخابی باید بر اساس نیازهای خاص پروژه، تجربه کاربری و محدودیت‌های بودجه انجام شود.

امیدوارم این راهنما توانسته باشد شما را در درک بهتر نقش و اهمیت بردهای کنترلر و فریمورهای چاپ سه‌بعدی یاری کند. اگر نظری یا سوالی در این باره دارید، خوشحال می‌شویم که در بخش نظرات با ما به اشتراک بگذارید. همچنین توجه داشته باشید که همواره در جستجوی نوآوری‌های جدید در این حوزه باشید؛ زیرا دنیای چاپ سه‌بعدی روز به روز در حال تحول و پیشرفت است.
