امروزه چاپگرهای سه‌بعدی به عنوان ستون فقرات تولیدات صنعتی و حتی کاربردهای خانگی مطرح هستند. ساخت یک پرینتر سه‌بعدی کارآمد و دقیق تنها به مهندسی نرم نیاز ندارد؛ بلکه به انتخاب قطعات مکانیکی مناسب برای هر بخش بستگی دارد. از اسکلت فلزی گرفته تا سیستم‌های حرکتی حساس، تمامی این اجزا نقش تعیین‌کننده‌ای در کیفیت چاپ، دقت حرکت و دوام نهایی دستگاه دارند. در این پست، به بررسی کلیدی‌ترین قطعات مکانیکی و نکات فنی ضروری برای ساخت یک پرینتر سه‌بعدی حرفه‌ای می‌پردازیم.

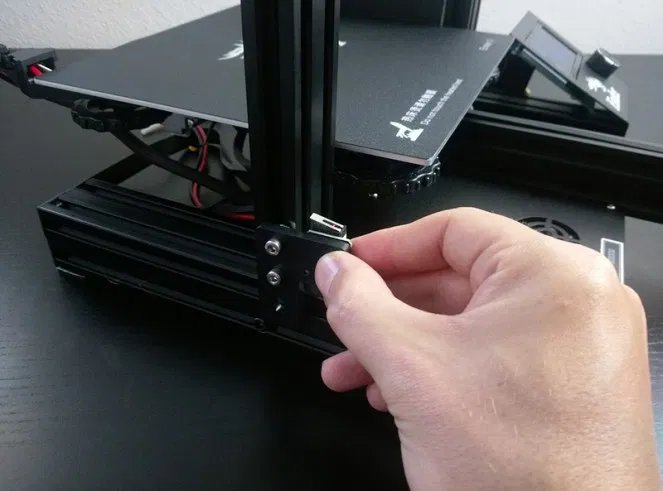

۱. پروفیل آلومینیوم شیاردار: اسکلت مستحکم و دقیق
پروفیل‌های آلومینیومی شیاردار به عنوان ستون فقرات هر پرینتر سه‌بعدی عمل می‌کنند. انتخاب آن‌ها به دلایل زیر توصیه می‌شود:
- سبکی و استحکام: آلومینیوم با وزن کم و مقاومت بالا، امکان ساخت سازه‌ای با دوام و پایدار را فراهم می‌کند.
- قابلیت اتصال آسان: وجود شیارها، نصب سریع و دقیق سایر قطعات مانند موتورها، بلبرینگ‌ها و سنسورها را تضمین می‌کند.
- دقت ساختاری: سطح صاف و یکنواخت پروفیل‌های باکیفیت به تراز بودن تمام اجزای دستگاه کمک می‌کند.
نکته: استفاده از بست‌های مخصوص (مانند اتصالات زاویه‌ای یا صفحه‌ای) در اتصال پروفیل‌ها، استحکام بیشتری به سازه می‌بخشد.
۲. شفت هارد کروم: محورهای حرکتی با طول عمر بالا
شفت‌های هارد کروم به عنوان محورهای حرکتی در دستگاه‌های چاپ سه‌بعدی به کار می‌روند. ویژگی‌های این شفت‌ها عبارتند از:
- سطح صیقلی و مقاوم: پوشش کروم سخت و براق، اصطکاک را کاهش می‌دهد و از سایش و خوردگی جلوگیری می‌کند.
- دقت هندسی بالا: شفت‌هایی با استانداردهای بالا از تاب یا انحنا جلوگیری می‌کنند که در نتیجه حرکت خطی نرم و دقیق به دست می‌آید.
- سازگاری با بلبرینگ‌ها: سطح صاف این شفت‌ها با بلبرینگ‌های خطی هماهنگی خوبی دارد و باعث جلوگیری از خطاهای حرکتی می‌شود.
توصیه: به استفاده از ساپورت انتهایی شفت (End Support) حتماً دقت کنید تا از لرزش یا خم شدن در شفت‌های بلند جلوگیری شود.
۳. بلبرینگ خطی: حرکت نرم و بدون لرزش
بلبرینگ‌های خطی به عنوان واسطه‌ای بین حرکت چرخشی موتور و حرکت خطی قطعه عمل می‌کنند. دو نوع رایج آن شامل:
- بلبرینگ بلوکی: نصب ساده‌تر و مناسب برای سیستم‌هایی با بار متوسط.
- بلبرینگ فلنج‌دار: اتصال محکم‌تر و مناسب برای محورهایی که بار جانبی بیشتری دارند.
نکته کلیدی: استفاده از بلبرینگ‌های خطی همراه با ساچمه‌های فولادی مانند LM8UU توصیه می‌شود تا تحمل بار و دوام قطعه افزایش یابد.
۴. ملحقات ضروری: از گریس تا اتصالات
برای اطمینان از عملکرد بهینه دستگاه، ملحقات و تجهیزات جانبی نیز اهمیت بسزایی دارند:
- گریس‌کاری مناسب: استفاده از گریس سیلیکونی یا روغن‌های مخصوص بلبرینگ، اصطکاک را به حداقل می‌رساند و عمر قطعات را افزایش می‌دهد.
- ساپورت انتهایی شفت: تضمین می‌کند که شفت‌ها در شرایط حرکت‌های سریع دچار لرزش یا خم شدگی نشوند.
- اتصالات با دقت بالا: پیچ و مهره‌های ضد لق‌خوردگی و صفحات اتصال مقاوم، سازه را در بلندمدت پایدار نگه می‌دارند.
چرا انتخاب قطعات باکیفیت اهمیت دارد؟
انتخاب قطعات باکیفیت تأثیر مستقیمی بر عملکرد دستگاه دارد:
- کیفیت چاپ: دقت حرکت محورهای دستگاه به وضوح در رزولوشن و کیفیت لایه‌های چاپی تاثیر می‌گذارد.
- کاهش لرزش و نویز: قطعات باکیفیت با کاهش لرزش و نویز ناشی از کارکرد دستگاه، تجربه‌ای کاربرپسند را فراهم می‌کنند.
- عمر طولانی‌تر دستگاه: سرمایه‌گذاری در قطعات اصلی، هزینه‌های تعمیر و نگهداری را در آینده به شدت کاهش می‌دهد.
توصیه‌های نهایی برای انتخاب قطعات
- تحقیق و بررسی: قبل از خرید، مشخصات هر قطعه و تجربه‌های کاربران و متخصصان را مطالعه کنید.
- سازگاری قطعات: اطمینان حاصل کنید که اجزای منتخب در کنار یکدیگر سازگاری کافی را داشته باشند.
- بودجه‌بندی هوشمندانه: اگرچه انتخاب قطعات ارزان ممکن است هزینه اولیه را کاهش دهد، اما در بلندمدت ممکن است با هزینه‌های تعمیر و نگهداری همراه شود.
- تست و ارزیابی: پس از ساخت دستگاه، تست‌های دقیقی را برای ارزیابی عملکرد و شناسایی نقاط ضعف انجام دهید.
جمع‌بندی: انتخاب هوشمندانه کلید موفقیت
ساخت یک پرینتر سه‌بعدی دقیق و کارآمد نیازمند توجه ویژه به جزئیات مکانیکی است. از پروفیل‌های مستحکم و دقت بالای شفت‌های هارد کروم تا بلبرینگ‌های دقیق و ملحقات ضروری، هر قطعه سهمی در بهبود کیفیت چاپ و افزایش دوام دستگاه ایفا می‌کند. با رعایت نکات ارائه‌شده می‌توانید دستگاهی بسازید که نه تنها عملکرد عالی دارد بلکه سال‌ها بدون مشکل به کار خود ادامه می‌دهد.
اگر در خصوص جزئیات فنی بیشتر یا بهینه‌سازی سازه سوال یا ابهامی دارید، خوشحال می‌شویم تجربیات و نظرات خود را در بخش نظرات با ما در میان بگذارید.
همچنین، می‌توانید برای دریافت راهنمایی‌های تخصصی در زمینه انتخاب قطعات دقیق، با ما تماس بگیرید.
دعوت به گفتگو:
آیا تاکنون تجربه‌ای از انتخاب قطعات برای ساخت پرینتر سه‌بعدی داشته‌اید؟ نظرات و پیشنهادات شما می‌تواند به دیگر علاقه‌مندان کمک کند تا در مسیر ساخت و طراحی دستگاه‌های بهتر گام بردارند. حتماً دیدگاهتان را با ما به اشتراک بگذارید!
این راهنما به شما کمک می‌کند تا با دقت و دانش کافی، قطعات مکانیکی مناسب را انتخاب کرده و پرینتری حرفه‌ای بسازید. موفقیت در انتخاب صحیح، زمینه‌ساز عملکرد بی‌نقص و کاهش هزینه‌های آتی خواهد بود.
موفق باشید و همیشه در جستجوی بهبود و نوآوری بمانید!
