آموزش میکروکنترلر AVR قسمت پنجم (کامپایلر codevision)

نصب و کامپایل کردن اولین برنامه با codevision

آشنایی با کامپایلر codevision:

CodeVisionAVR در واقع یک نرم افزار کامپایلر برای زبان برنامه نویسی C می باشد که برای برنامه نویسی میکروکنترلر های AVR از آن استفاده می شود.

پیشنهاد میشود ورژن  2.05.3 این نرم افزار دانلود شود. بعد از نصب این نرم افزار مراحل ایجاد و کامپایل یک پروژه آموزش داده میشود.

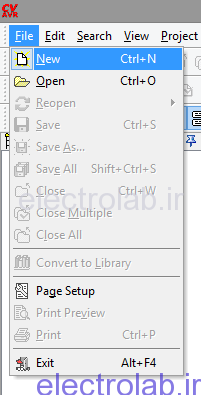

برای ایجاد یک پروژه جدید از منوی file گزینه ی new را انتخاب میکنیم.

codevision1
codevision1

وسپس از پنجره ی باز شده گزینه ی project را انتخاب کرده و دکمه ی ok را میفشاریم.

codevision2
codevision2

پنجره ی جدیدی باز میشود و میپرسد که خواهان استفاده از codevizard  هستید که در اینجا no را انتخاب میکنیم.

codevision3
codevision3

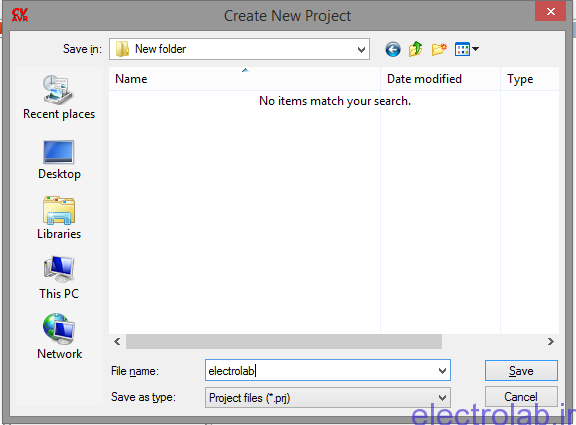

با این کار پنجره ی create باز میشود که باید نام پروژه ی مورد نظر را در آن وارد کنیم در این صورت فایل پروژه با پسوند prj ذخیره خواهد شد.

codevision

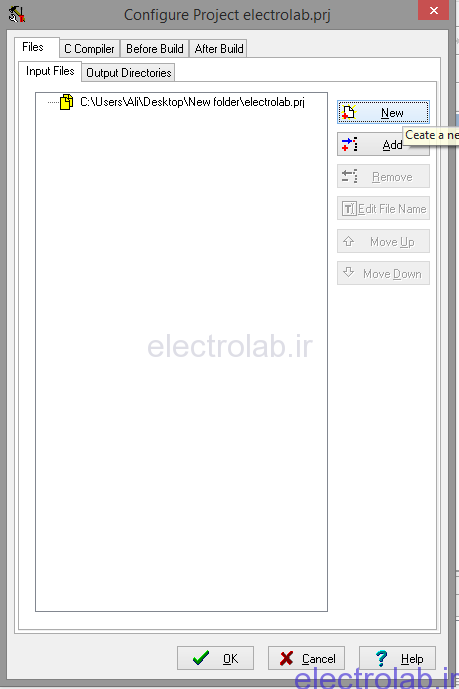

که بعد از این مرحله پنجره ی configure project باز میشود. از سربرگ input file گزینه ی new را انتخاب کرده و یک فایل با پسوند c ایجاد میکنیم.

S)

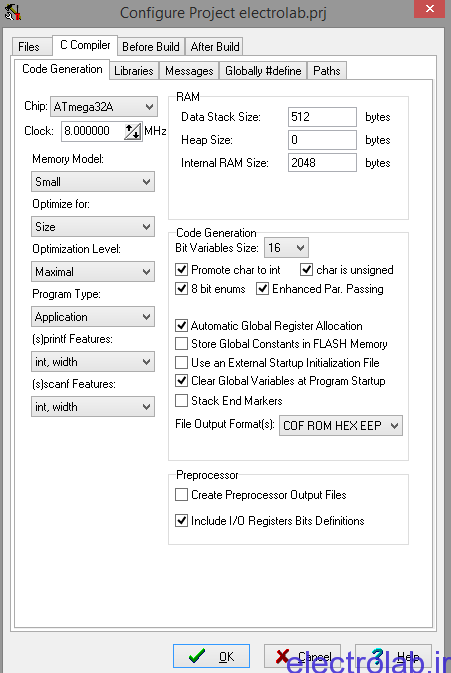

در قسمت c compiler نوع تراشه و فرکانس کریستال را مشخص میکنیم و ok را انتخاب میکنیم.

Scree

#include <mega32.h>
#include <delay.h>

void main(void)
{
DDRA=0xff;
  while(1){
   PORTA=0X00;
   delay_ms(500);
   PORTA=0x00;
   delay_ms(500);
}
}



با بسته شدن پنجره کدهای زیر را در فایل سورس  copy و  past کنید. بعد از save کردن پروژه گزینه ی Build All را از منوی project  انتخاب میکنیم در این صورت اگر مشکلی در برنامه وجود نداشته باشد فایل hex تولید می شود که این فایل در پوشه ی Exe در محل ذخیره پروژه موجود است. و قابلیت پروگرم  شدن در میکروکنترلر را به وسیله ی پروگرمر را دارد.

در قسمت بعدی آموزش درباره انتخاب پروگرمر و نحوه پروگرم کردن میکروکنترلر های AVR بحث خواهد شد.
