پروژه کنترل روشنایی ساختمان از طریق نرم افزار labveiw

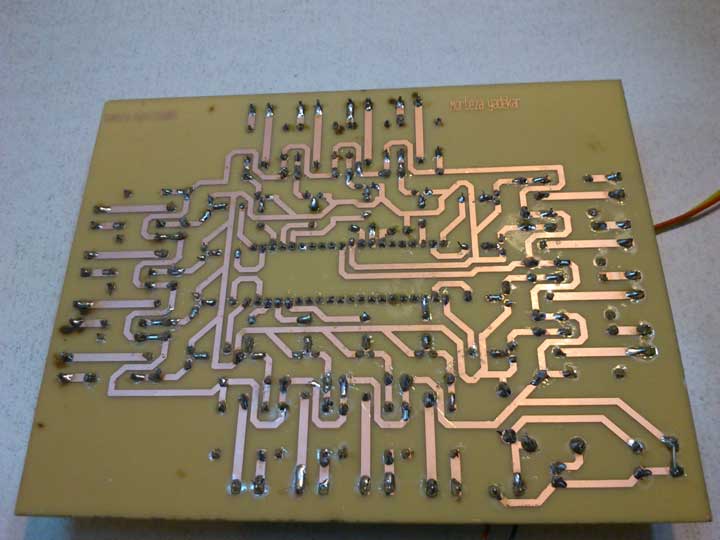

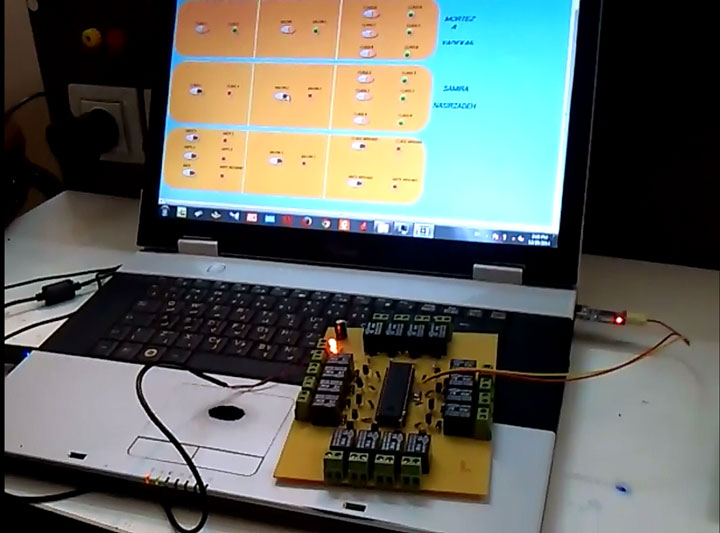

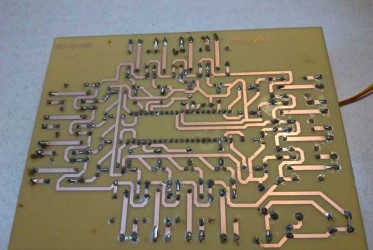

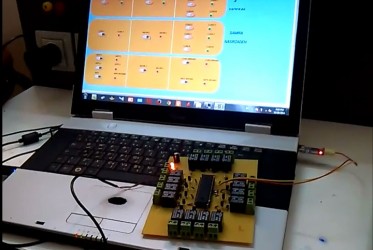

کنترل روشنایی دانشگاه یکی از پروژه های من بوده که طراحی واجرا نمودم در این پروژه با در نظر گرفتن هر فیوز برای هر کلاس از دانشگاه یک رله تعبیه شده پس با روشن و خاموش کردن این رله چراغ های مربوط به ان کلاس خاموش ویا روشن میشه در این پروژه فرد مسؤول با استفاده از یک کامپیوتر به تمام چراغ ها دسترسی داشته و بدون گشت زنی چراغ های کلاس ها رو بررسی میکنه حال توضیح پروژه به طور خلاصه به صورت زیر هست:

ابتدا برای ارتباط دادن کامپیوتر با میکرو بایستی baud rate را در هر دو مورد برابر با 9600 قرار داد وسپس فرکانس میکرو را برابر با فرکانس کامپیوتر که برابر با 11.0592 مگا هرتز است قرار داد برای این کار از کریستال خارجی که برابر با 11.0592 مگا هرتز است و در بازار با نام کریستال کامپیوتر معروف است استفاده می کنیم.

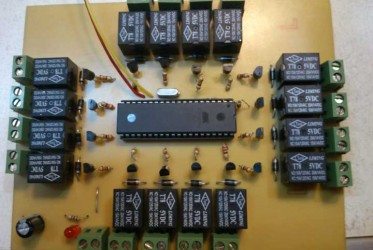

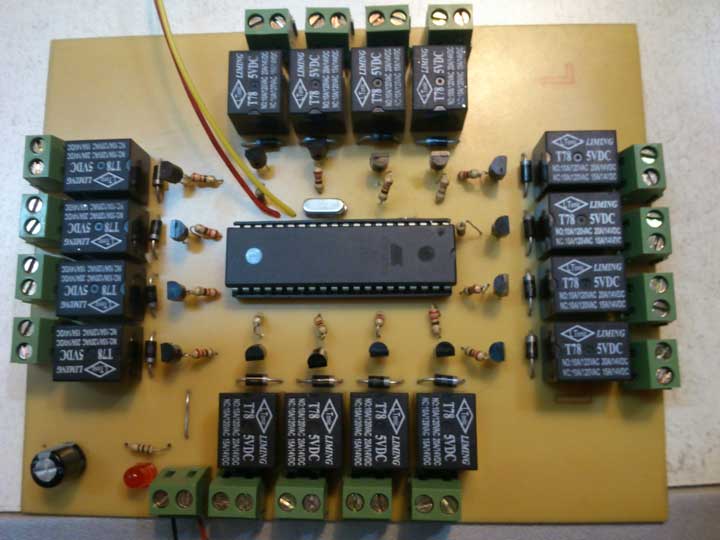

برای قطع و وصل برق شهری از رله 5 ولت استفاده میکنیم برای فرمان دادن به رله از خود  پایه میکرو به تنهایی استفاده نمیکنیم زیرا میکرو قادر به جریان دهی به رله نمی باشد برای همین از ترانزیستورهای 2n2222 ویاbc107 استفاده میکنیم.برای جلوگیری از جریان برگشتی از یک دیود که به صورت معکوس بایاس شده استفاده میشود.

برای ارتباط دادن میکرو و کامپیوتر از پورت سریال کامپیوتر استفاده می شود که برای این کار از مبدل usb به TTL استفاده می کنیم.

در ورودی منبع به مدار از یک خازن برای جلوگیری از افتادن نویز و افت ولتاژ استفاده شده است.

در داخل میکرو بایستی میکرو را به صورت گیرنده در حالت سریال راه اندازی کرد.

لب-ویو-الکترولب1 الکترولب-پروژه-دانلود لب-ویو

دانلود فایل کدویژن

دانلود پروژه لب ویو

نوشته های مشابه

11 دیدگاه

  1. کار جالبیه
    امیدوارم بتونم از همین تجربه ها به خوبی استفاده کنم
    میگم نسبت به مدل های دیگه این مدل مزیت خاصی داره؟
    کم هزینه تره؟ یا……..

    1. هدف این پروژه بیشتر آشنایی با نرم افزار لب ویو و اتصال آن به میکرو هستش این پروژه به عنوان پروژه کارشناسی یکی از دوستان هستش

    2. مزیتش به پایین بودن قطعات بکار رفته هستش به جای رله می توان از تریاک نیز استفاده کرد.

    1. فکر کنم فایل pcb رو آقای یادکار داره. اگه ایشون داشته باشند آپلود می کنم براتون اگه نبود خودم شماتیک یک قسمتشو می کشم. و اینجا قرار می دم

  2. خسته نباشی کارت خیلی درسته فقط ارتباط با LABVEIW رو بلد نیستم چجوری باید این کارو انجام بدم؟

  3. ممنون میشم بفرمایید کاربر عادی با چه نرم افزاری باید به این ماژول برنامه زمانبندی شده بده؟ و اینکه آیا با پرداخت هزینه میتونین این پروژه رو برای من توسعه و شخصی سازی کنید؟
