راه اندازی ماژول ESP8266 WiFi (قسمت اول)

معرفی ماژول ماژول ESP8266 WiFi

ماژولهای وای فای متنوعی با ایسی esp8266 تولید شده اند که در شکل زیر تمام این ماژولها در یک نگاه نمایش داده شده :

ESP8266ماژولی که ما در اختیار داریم ماژول ESP-01 است. بهترین گزینه برای کار مدلهای ESP-07 و یا ESP-08 میباشد ولی در ایران به سختی پیدا میشه . این ماژول ارزان ترین ماژولی است که می توانید با خرید اون از WiFi در پروژه هاتون استفاده کنید. این ماژول با توجه به قیمت امکانات خیلی خوبی در اختیار ما می گذارد.

ویژگی ها و امکانات این ماژول :

  • 802.11 b / g / n
  • Wi-Fi Direct (P2P), soft-AP
  • Built-in TCP / IP protocol stack
  • Built-in TR switch, balun, LNA, power amplifier and matching network
  • Built-in PLL, voltage regulator and power management components
  • 802.11b mode + 19.5dBm output power
  • Built-in temperature sensor
  • Support antenna diversity
  • off leakage current is less than 10uA
  • Built-in low-power 32-bit CPU: can double as an application processor
  • SDIO 2.0, SPI, UART
  • STBC, 1×1 MIMO, 2×1 MIMO
  • A-MPDU, A-MSDU aggregation and the 0.4 Within wake
  • 2ms, connect and transfer data packets
  • standby power consumption of less than 1.0mW (DTIM3)

حال باید دست به کار بشیم و تراه اندازی ماژول ESP8266 WiFi رو انجام بدیم . برای این کار موارد زیر نیاز هست:

1:مبدل یو اس بی به سریال و سیم جامپر(سیم بردبرد)نر به ماده

2: ماژول وای فای

3:مقاومت 4.7K & 2.2K & 6.8K ورگلاتور 3.3 ولت و یک خازن 100uF

برای شروع به کار باید ابتدا مبدل یو اس بی به سریال رو به کامپیوتر وصل کنید و با نصب درایور مخصوص خودش مبدل خود را آماده کنید .

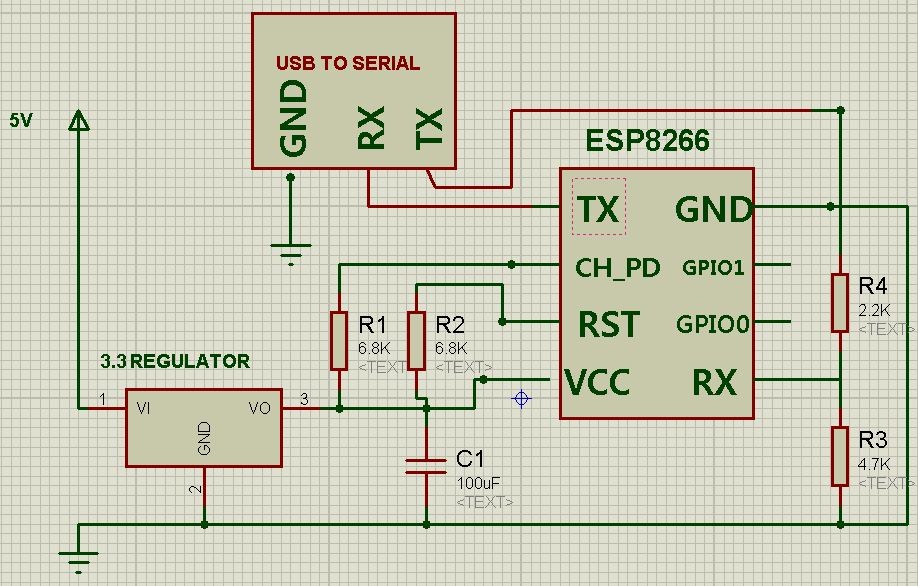

شماتیک لازم راه اندازی ماژول ESP8266 WiFi :

esp8266 شماتیک

پایه های ماژول ESP8266 WiFi :

esp8266-pin-electrolab

برای تنظیم ماژول به command های این ماژول نیاز دارید که به صورت کامل و جامع در اینترنت نیست من AT Command ها رو الکترولب در یک صفحه آماده کرده لینک رو در پایین قررا می دهم.

AT Command های ماژول ESP8266 WiFi

بعد از بستن مدار با اعمال ولتاژ باید چراغ قرمز روی ماژول روشن شود .

حال برای تنظیمات به صورت زیر عمل کنید:

1:برنامه SSCOM را از سایت دانلود کنید و برنامه را باز کنید و تیک Send new همانند شکل بزنید:

sdf

در ضمن پورتی راکه مبدل درآن هست رانیز انتخاب کنید وپورت را با کلید OPEN COM باز نمایید.

2:این ماژول در 2 باود ریت (boud rate) میتواند کار کند که باید هر 2باود ریت را تست کنید تا باود ریت مناسب را پیدا کنید برای این کار ابتدا باود ریت را 115200 قرار دهید و دستور AT را در قسمت DATA INPUT نوشته وsend کنید.

در صورت پاسخ دادن یعنی فرستادن OK نشانگر این است که باود ریت شما درست است اما اگر پیامی دریافت نکردید باود ریت را9600 قرار دهید و عملیات را تکرار کنید و باید پاسخ OK از ماژول دریافت کنید اگر باز پاسخی دریافت نکردید اتصالات و همچنین باود ریت های مختلفی را نیز چک کنید در صورت درست بودن همه چیز پاسخ OK را دریافت میکنید همانند شکل زیر:sdgادامه ی مطلب را از PDF دنبال کنید:

دانلود راه اندازی ماژول ESP8266 WiFi (قسمت اول)

دانلود از سرور دیگر

دانلود برنامه ی sscom

برای حمایت از الکترولب با استفاده از لینک های شبکه های اجتماعی که در زیر هر پست قرار داده شده مطالب را با دوستان خود به اشتراک بگذارید یا الکترولب را در وبلاگ خود یا انجمن ها به دوستان خود نیز معرفی کنید. ممنون

یکی از دوستان آقای محمودی لطف کردن تجربشون رو در مورد این ماژول با ما به اشتراک گذاشتن من مطلب ایشون رو هم به مطلب اضافه کردم تا استفاده کنید:

سپاس اقای عزتی و عباس زاده یکی بابت ماژولespیکی هم برایnrfواقعا خیلی خوب بود.همون طور که در بخشnrfتجربه ها خودم گفتم اینجا هم میخوام چندتا تجربه که خودم داشتم بگم.اول اینکه این ماژول۱۲مدل داره که مدل۷بنظر خودم باحال تره.چون آنتن سرامیکی داره و امکان اتصال آنتن خارجی هم وجود داره ، یک شیلد فلزی هم داره و اینکه به تمامی پایه هاGPIOدسترسی دارید.این ورژن که من باهاش کار کردم یکم فرق داشت خواستم اینجا بگم که دوستانی که از این ورژن استفاده میکنن دچار مشکل نشوند.اول اینکه این مدل که من کار کردم بادریت۱۱۵۲۰۰داشت.نکته بعدی یک پینENداره که بهVCCترجیحا با یک مقاومت بین۴۷۰تا۱کیلو وصل بشه.پینGPIO15همGNDبشه.در این حالت به درستی اطلاعات ارسال و دریافت میکنه و دستوراتATمیگیره.ممکنه بعد تغییر دادن اسم ، ماژول توسط گوشی یا لپ تاپ شناسایی نشه در این حالت با فرستادن دستور ریست ماژول ریست کنید یا تغذیه قطع و مجدد وصل کنید.دیگه نکته خاصی نداره بقیه ش درسته.

پست جدید معرفی ماژول WiFi – وای فای ESP8266 رو هم مطالعه کنید!

اتصال ESP8266 به ربات تلگرام (قسمت پایانی)

اتصال ESP8266 به ربات تلگرام (ایجاد ربات تلگرام)

محیط برنامه نویسی ESPlorer برای ESP8266 و زبان LUA

راه اندازی LED چشمک زن با ESP8266

راه اندازی ماژول ESP8266 با نرم افزار آردوینو

راه اندازی ماژول ESP8266 WiFi (قسمت دوم)

نوشته های مشابه

149 دیدگاه

    1. به دلیل وسیع بودن مطلب لطفا ان چیزی که مد نظر شما هست را بیان کنید تا در آموزش های بعدی اعمال نماییم و مفید واقع شود

  1. مطلب جالبیه البته یکم برای من نا آشناست ولی …..آشنا میشیم خب
    .
    تشکر از شما

  2. راستش من میخواستم از این ماژول برای یک ماشین کنترلی استفاده کنم.
    همه چیزش آماده است. ولی می خوام برای کنترلش اگه بتونم از وای فای گوشی استفاده کنم .
    می خوام یه چند تا دستور با وای فای گوشی بفرستم بعد توسط ماژول دریافت و بعد به کمک میکرو پردازش بشه.
    حالا اگه تو قسمت های بعدی به ارسال و دریافت دستور اشاره کنید ممنون میشم.

    1. بله بحث قسمت بعدی در مورد نحوه ی ارسال و دریافت دستور از طریق WiFi خواهد بود

    2. در بحث های بعدی با چند نرم افزار ساده برای سیستم عامل اندرویید و برای کامپیوتر اشنا میشیم که به چه صورتی از فاصله های بسیار دور و از طریق اینترنت وسیله ای را کنترل نماییم

  3. سلام

    خیلی مطلب مفیدی بود!امیدوارم هر چه زودتر قسمت های بعدی آماده بشه!
    می خواستم بدونم این دستورات رو میشه با میکرو به ماژول فرستاد؟

    با تشکر

    1. بله چرا که نه ولی تجربه خیلی قوی میخواد تو قسمت سریال. انشالله در قسمت های بعدی نمونه کدهایی با زبانهای مختلف برنامه نویسی میکرو برای شما عزیزان قرار میدهیم

  4. خیلی خیلی ممنون!!

    میشه لط کنید بگین برد این ماژول چقدر؟و یه مقایسه سازی با ماژول nrf24l01 انجام بدین!!!!

    ممنون از سایت مفیدتون

    1. برد این ماژول WiFi مثل دیگر وسایل WiFi هستش می تونید با برد wifi گوشیتون مقایسه کنید. اگر با ماژول های آنتن دار nrf مقایسه بشه برد NRF بیشتر هستش ولی بدون آنتن تا اینجا که من متوجه شدم ESP8266 بهتر عمل میکنه

      1. ببخشید، پرحرفیه ولی بنظر من تو دید صنعتی nrf24l01 و این ماژول جای هم رو نمیگیرن. فرض کنید شما بخواید دستگاهی بسازین که بخش فرستنده داره و بخشی گیرنده. اگه برای قسمت گیرنده پردازش های سنگین و اتصال به ماژول های جانبی درنظر گرفتین، یا اصلا برد بالا در حد کیلیومتری لازم دارین که بحثش جداست، ولی اگه دوست دارین باقی پردازش ها رو از طریق یه اپ آندروید نوشته شده تو موبایل کاربر انجام بدین و البته یخورده آینده نگر باشین،خب مجبورین از ماژول وایفای استفاده کنین. گزینه دیگه ای ندارین! ماژول بلوتوثم نمیشه چون هم سرعتش کمتره ، هم بلوتوث با محصولات Apple سازگار نیست و یجورایی با این کار سیستتون جامعیت خودشو از دست میده. 🙂

        1. نه بابا خواهش می کنم اصولا قسمت نظرات جای تبادل ایده و نظر در مورد مطلب هستش مطمئنن هر کدام کاربرد خاص خودشو داره کار کردن با NRF ساده تر از این ماژول هست این ماژول امکانات خیلی زیادی در اختیار ما قرار می ده مهم ترین دلیلی که باعث شده روی این ماژول کارکنیم ارتباط میکرو به اینترنت و کنترل وسایل از طریق اینترنت هست که در ادامه ی آموزش ها به این موارد هم اشاره می کنیم

    1. سلام بابت تاخیر ببخشید سعی می کنیم هرچه زود تر قسمت دوم رو هم آماده کنیم ایام امتحانات دانشگاه هست به خاطر همین یکم باید صبر کنید ترم آخر هستیم بعد از تموم کردن دانشگاه بیشتر رو الکترولب وقت خواهیم گذاشت و مطالب بیشتری منتشر می کنیم ممنون از صبرتون

  5. سلام
    ممنون از مطالب مفیدتون. انشاالله در امتحانات موفق باشین. بیصبرانه منتظر آموزش ارسال و دریافت داده هستیم

  6. سلام احسن به شما ممنون
    منتظر ادامه بحث این ماژول هستیم

    ———

    امکانش هستش از این ماژول میشه مطالبی بگید
    من تو این سایت داشتم با این ماژول کار میکردم

    WIFI HLK-RM04

    1. چشم انشالله بعد از امتحانات آموزش این ماژول رو تکمیل می کنیم ما این ماژول رو به خاطر هزینه ی معقول ترش انتخاب کردیم می دونید که برای تهیه و آموزش هر ماژول هزینه صرف میشه به خاطر محدودیت های مالی نمی تونیم به همه ی ماژول ها دسترسی داشته باشیم ولی قول می دیم وضعیت وبسایت منظم تر بشه و بتونیم دامنه ی آموزش ها رو زیاد تر کنیم

  7. سلام. انصافا شما دو جا خیلی بموقع به داد من رسیدین! یکی وقتی پست NRF رو گذاشتین. یکی هم همین الآن با ماژول WiFi . دمتون گرم و خدا قوت! فقط من هم من مثل همه ی دوستان منتظر نحوه ی تبادل دستور از طریق میکرو هستم که اونو هم یاد بگیریم دیگه حله. البته وقتی کاملا حل میشه که آموزش نوشتن اپ آندرویدم برای موبایل بذارین! :p

    1. درگیر امتحانات هستیم انشالله از هفته ی بعد به طور کامل آموزش رو تکمیل می کنیم

  8. سلام مهندس

    برد این ماژول حدودا چند متره؟
    و این که محیط بسته یا باز روش تاثیر داره؟

    یاعلی

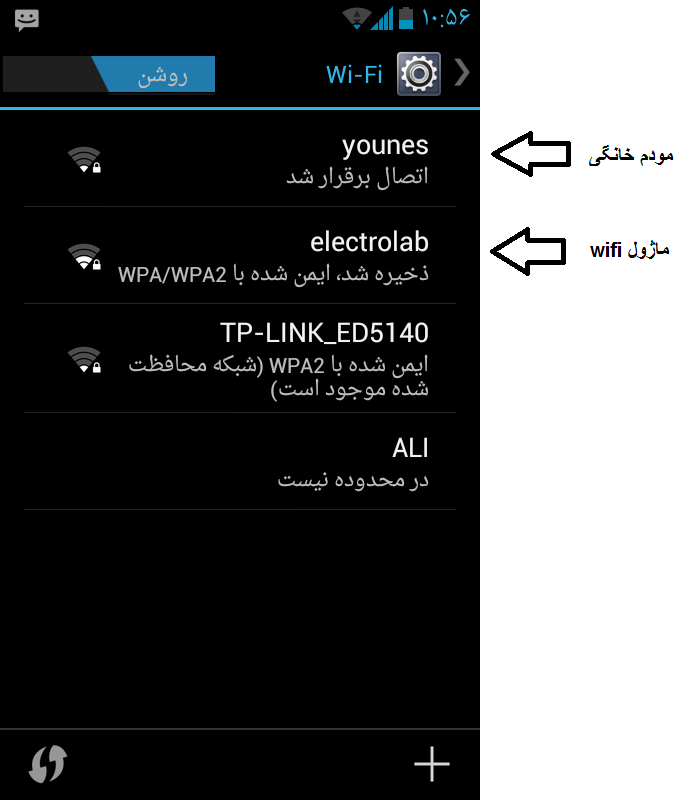

    1. سلام متین جان من تستش کردم واسه شما من واقعا تعجب کردم برد ماژول از روتر (مودم خانگی)من بیشتره در حالی که هر دو ماژول در فاصله 10 سانتی از هم قرار دارند به عکس زیر نگاه کنید قدرت سیگنال رو متوجه میشید
